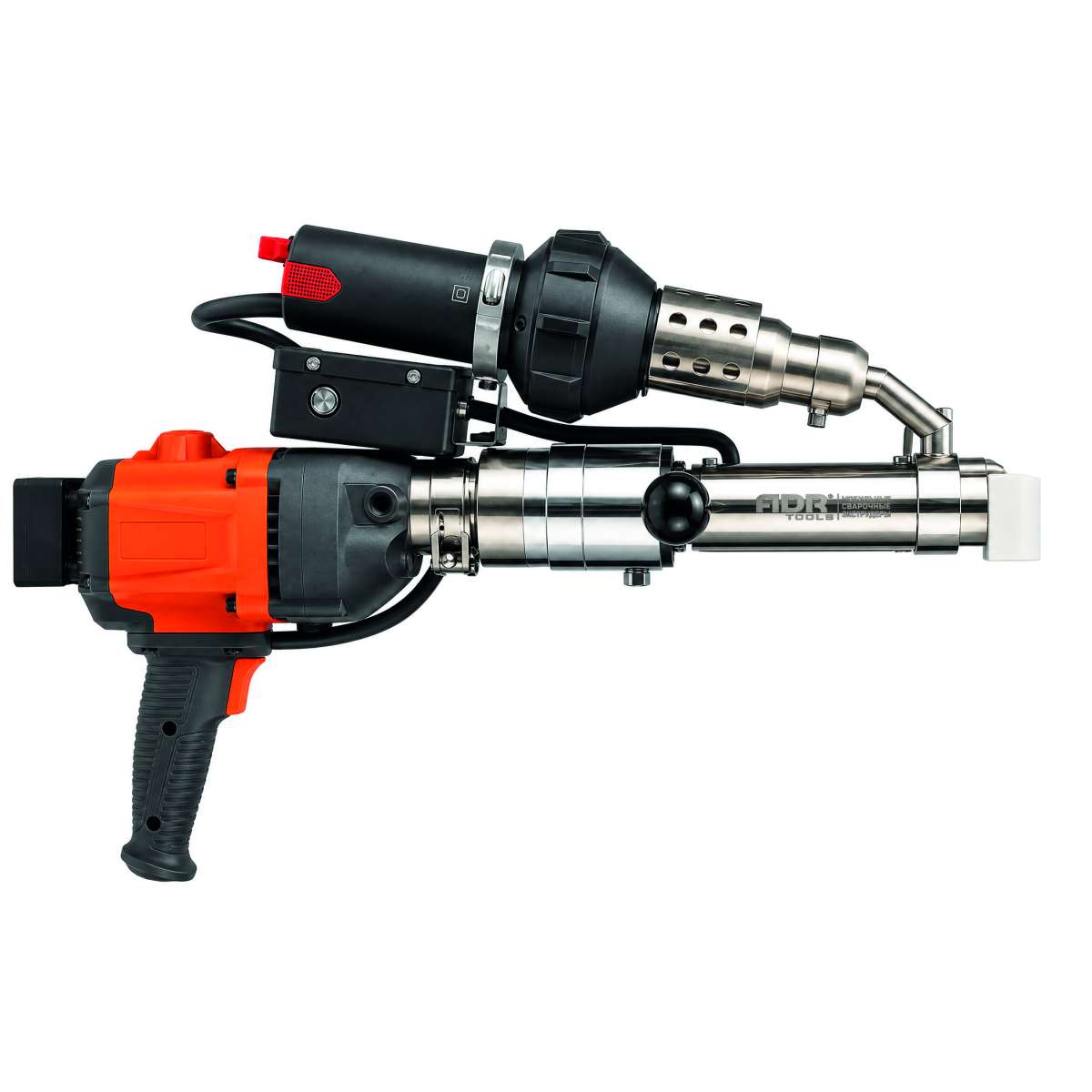

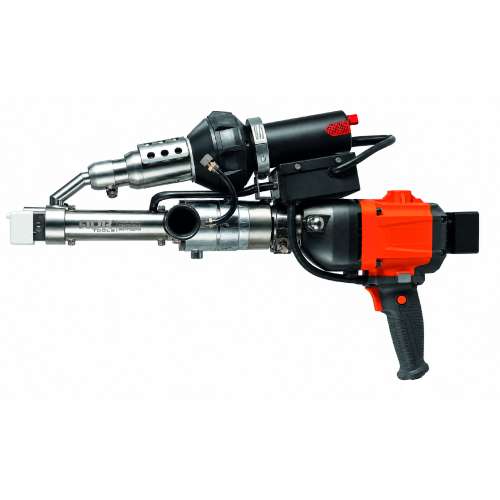

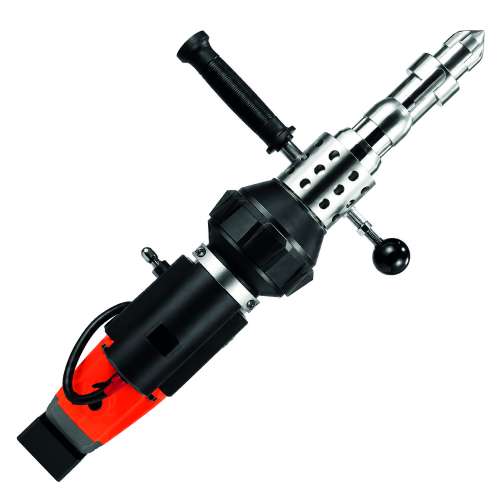

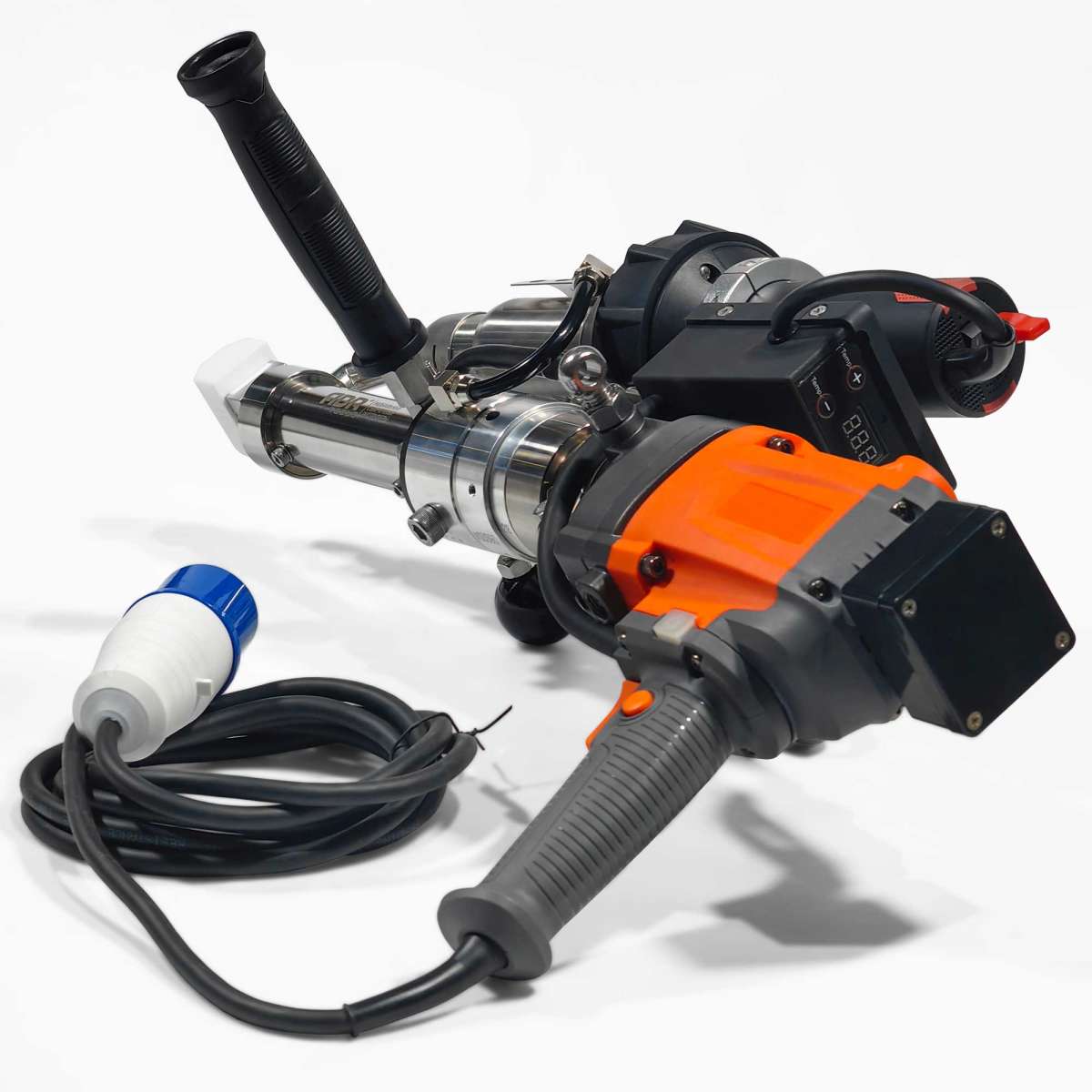

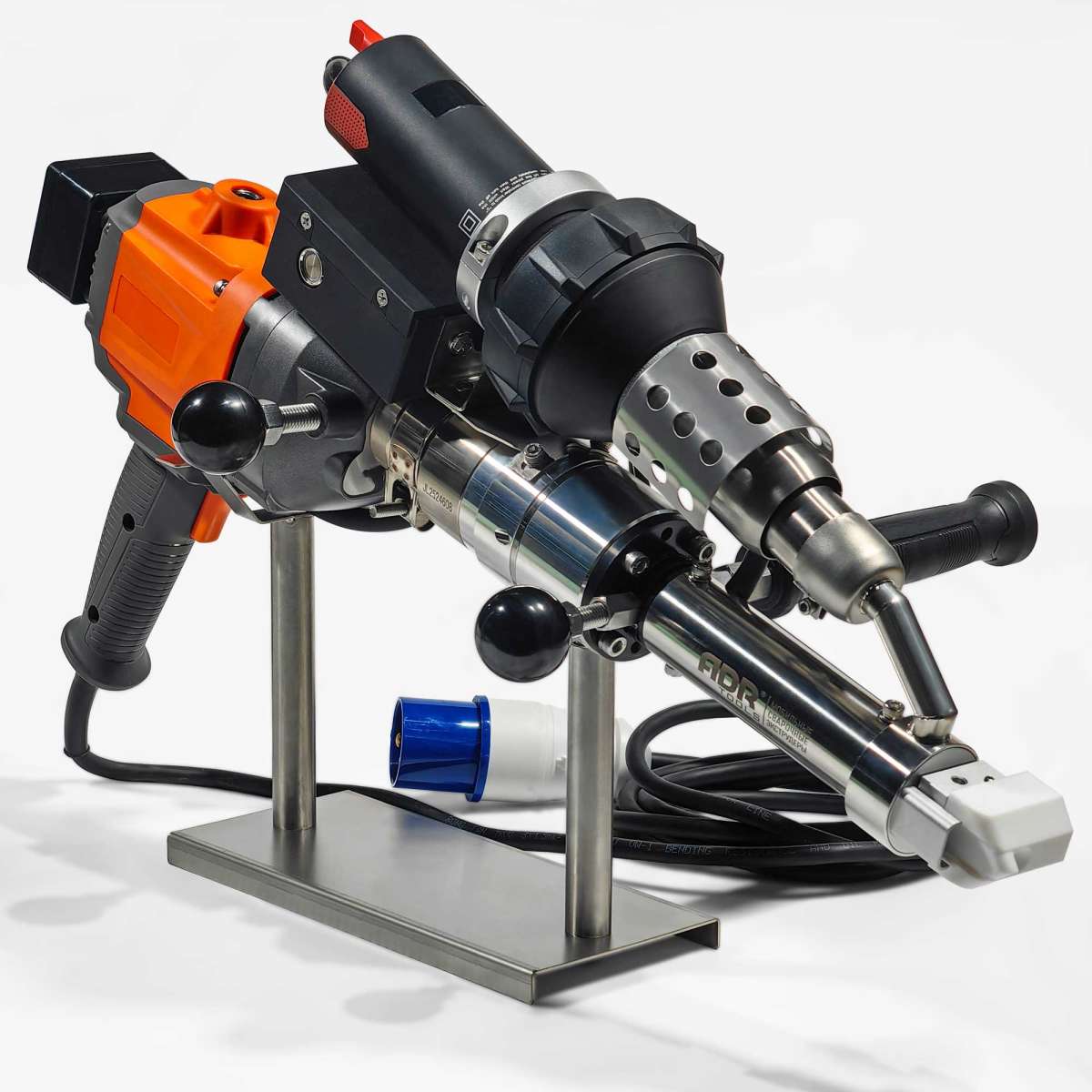

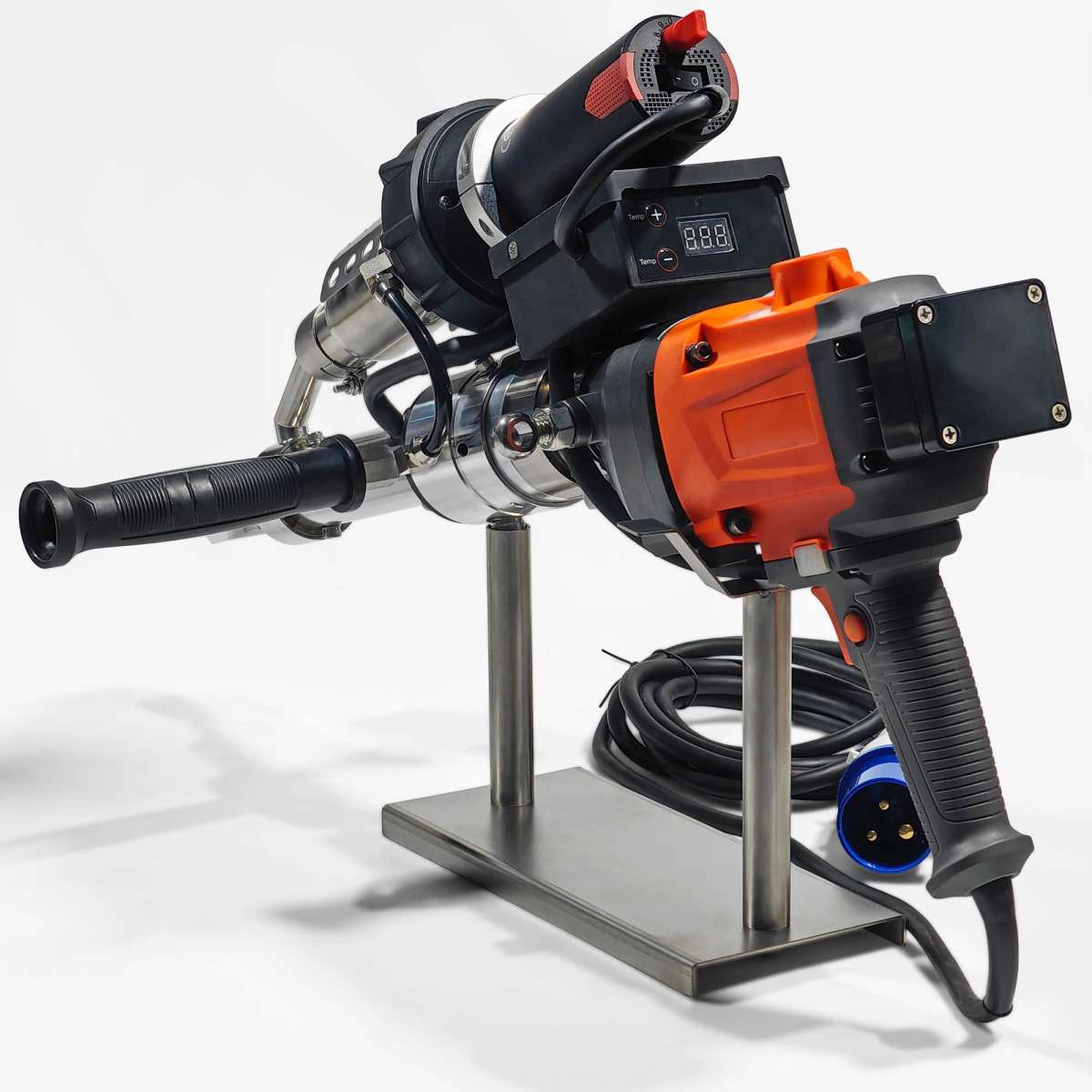

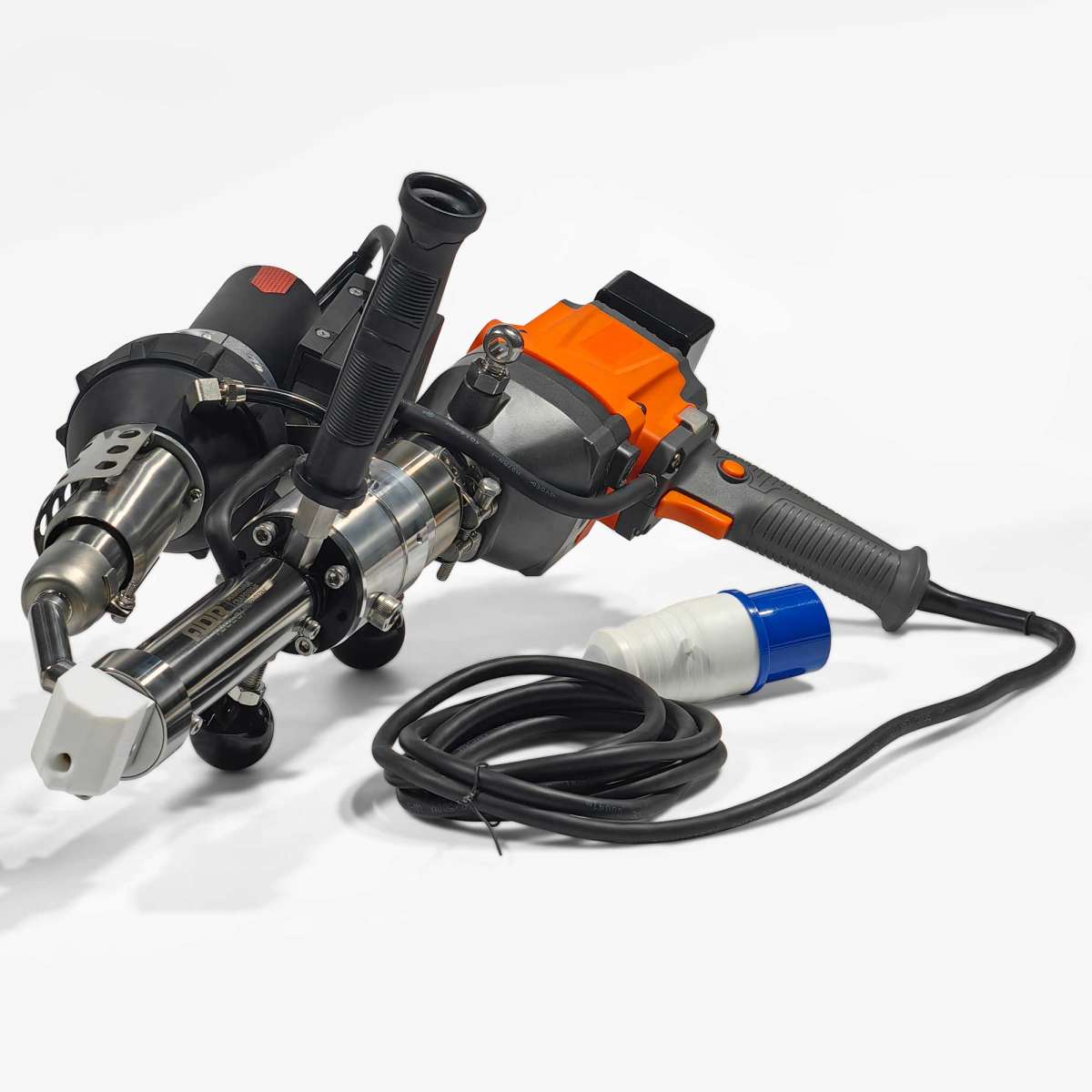

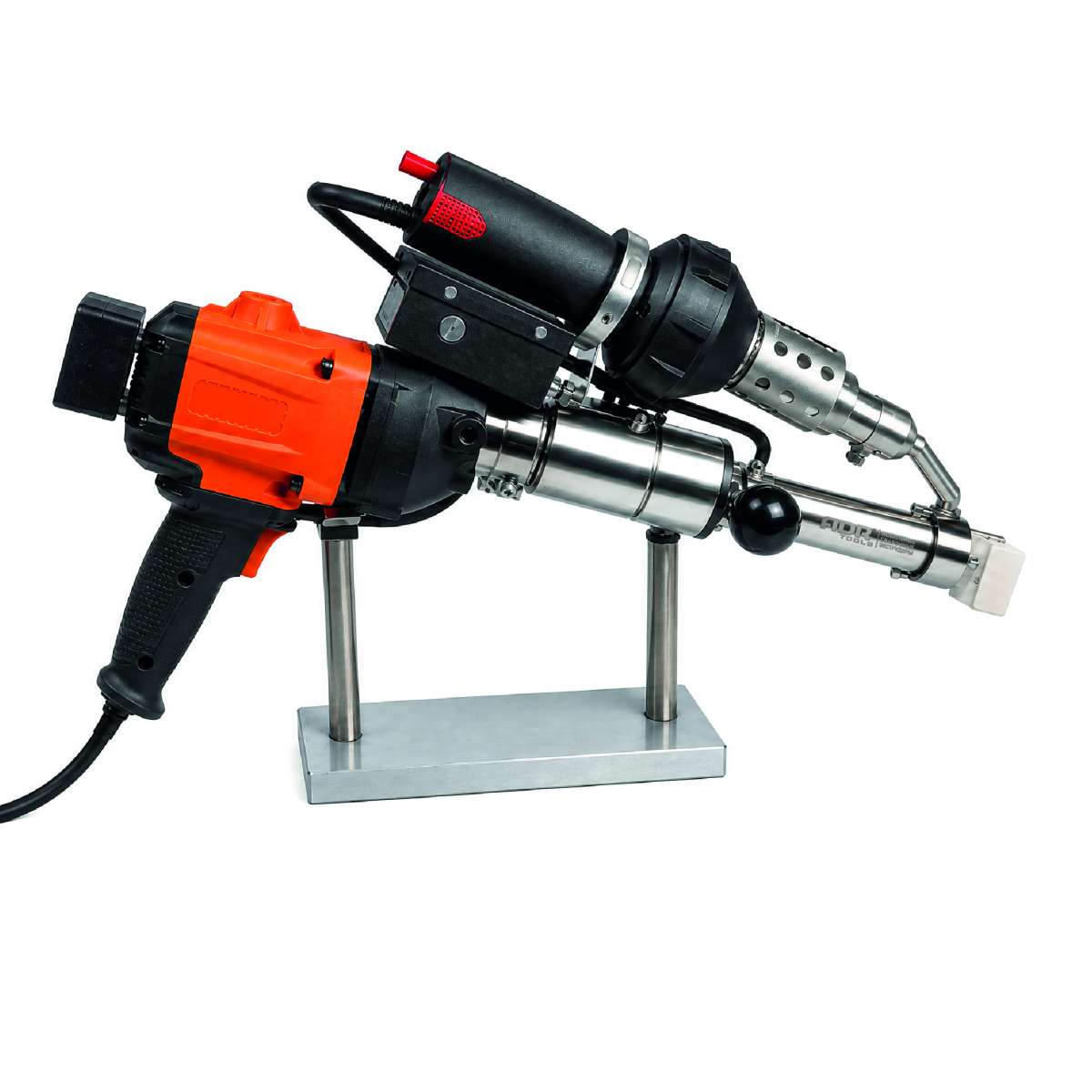

ADR Tools WOOKS PRO 30U ручной сварочный экструдер

Назначение экструдера

WOOKS PRO 30U от ADR tools® – профессиональный и надежный ручной сварочный экструдер с раздельным нагревом воздуха и материала, для экструзионной сварки изделий из полиэтилена (ПЭ), полипропилена (ПП), поливинилиденфторида (ПВДФ), с производительностью до 3 кг/ч. Согласно DVS 2207-4 и ГОСТ 16310, WOOKS PRO 30U относится к оборудованию I типа: все элементы сформированы в единый блок, присадочный материал применяется в форме прутка круглого сечения, гомогенный экструдат получается путем нагрева и перемешивания в экструзионной камере шнекового (а не плунжерного) типа.
Фен у данной модели экструдера расположен над экструзионной камерой. Это следует учитывать при выборе модели. Альтернатива с нижним расположением фена – WOOKS PRO 30D.

• сварка емкостей: резервуаров, ванн травления, кессонов, септиков, КНС, ёмкостей для агрессивных сред;
• сварка труб: укрепление стыкового шва при седловой врезке напорных труб, сварка оболочек предизолированных труб, проварка наружного слоя гофрированных труб;
• сварка геомембран: при обустройстве полигонов ТБО, прудов-накопителей, шламохранилищ, тоннелей, фундаментов.

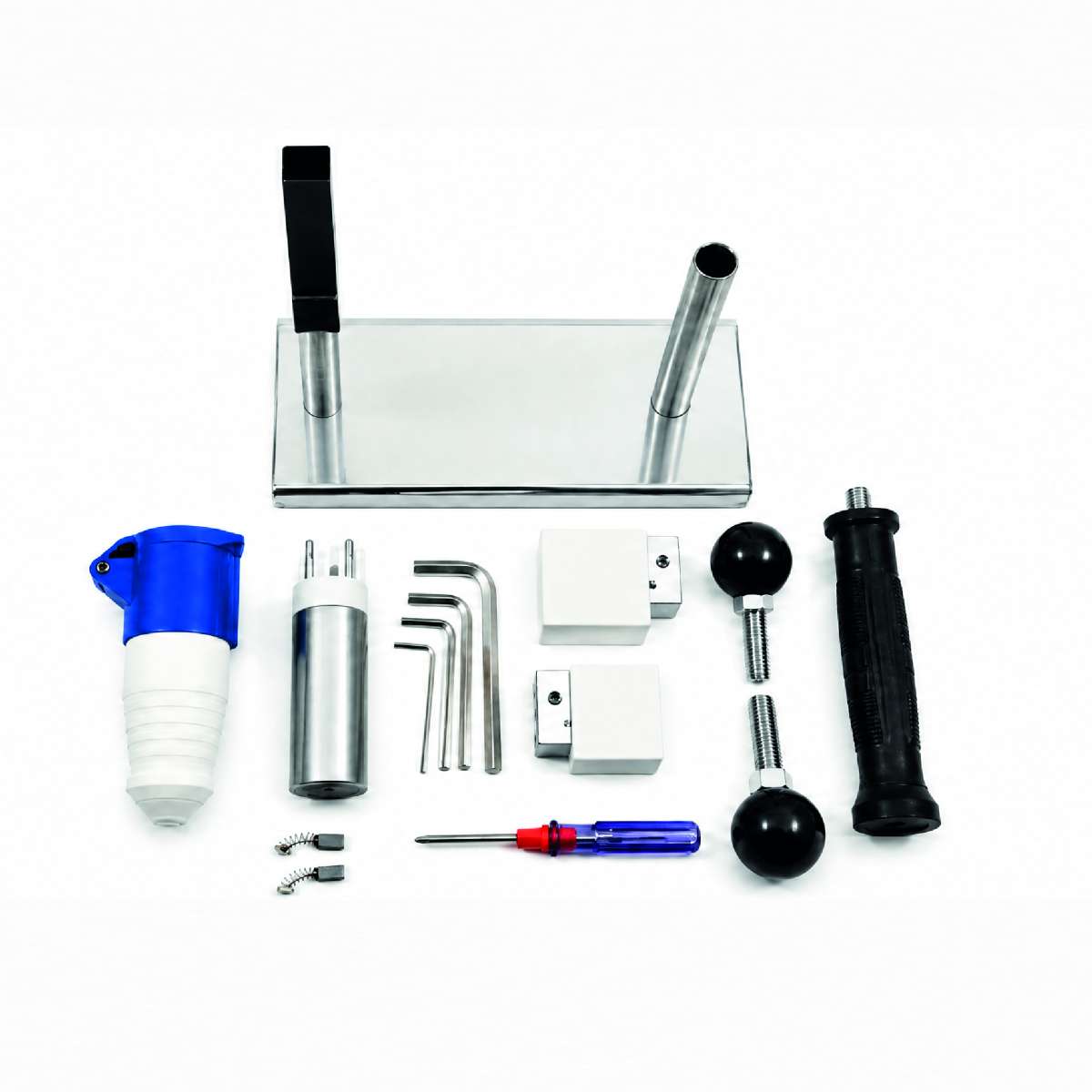

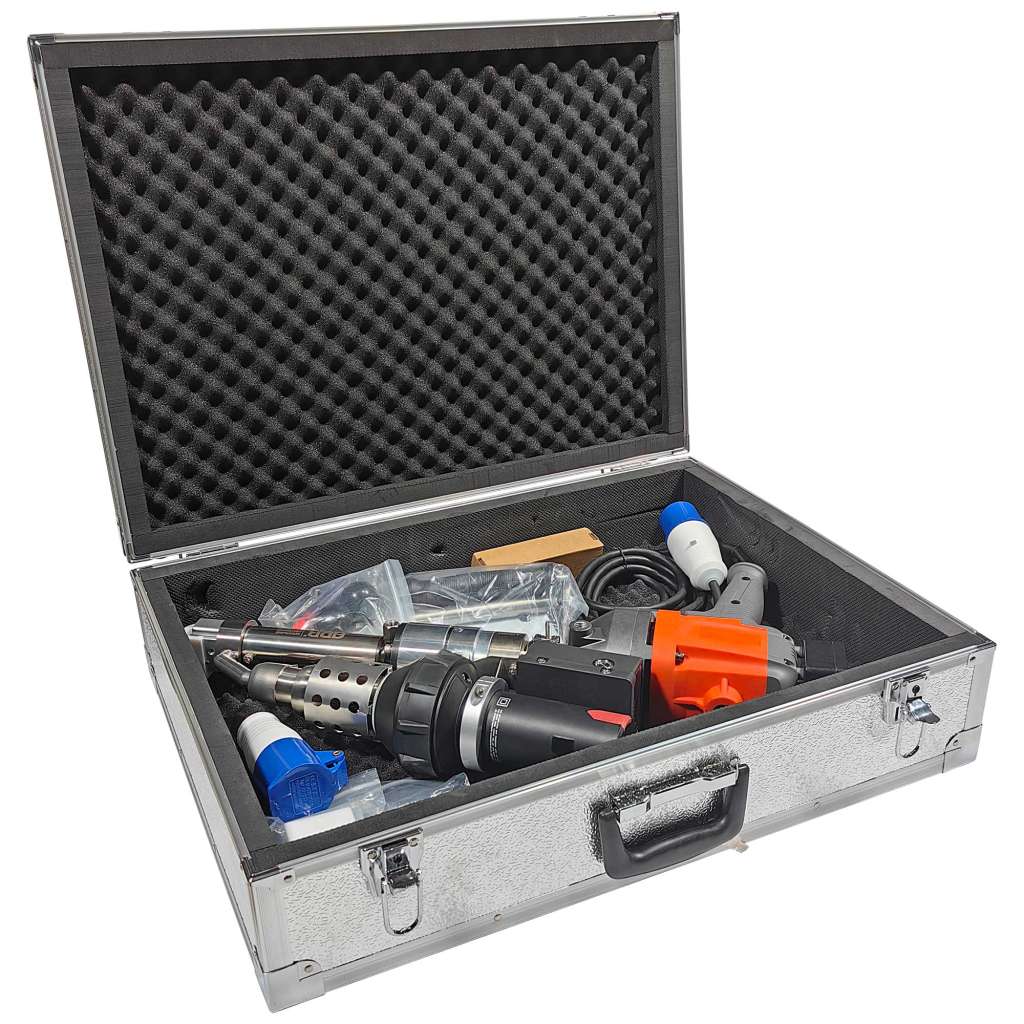

Комплектация экструдера WOOKS PRO 30U

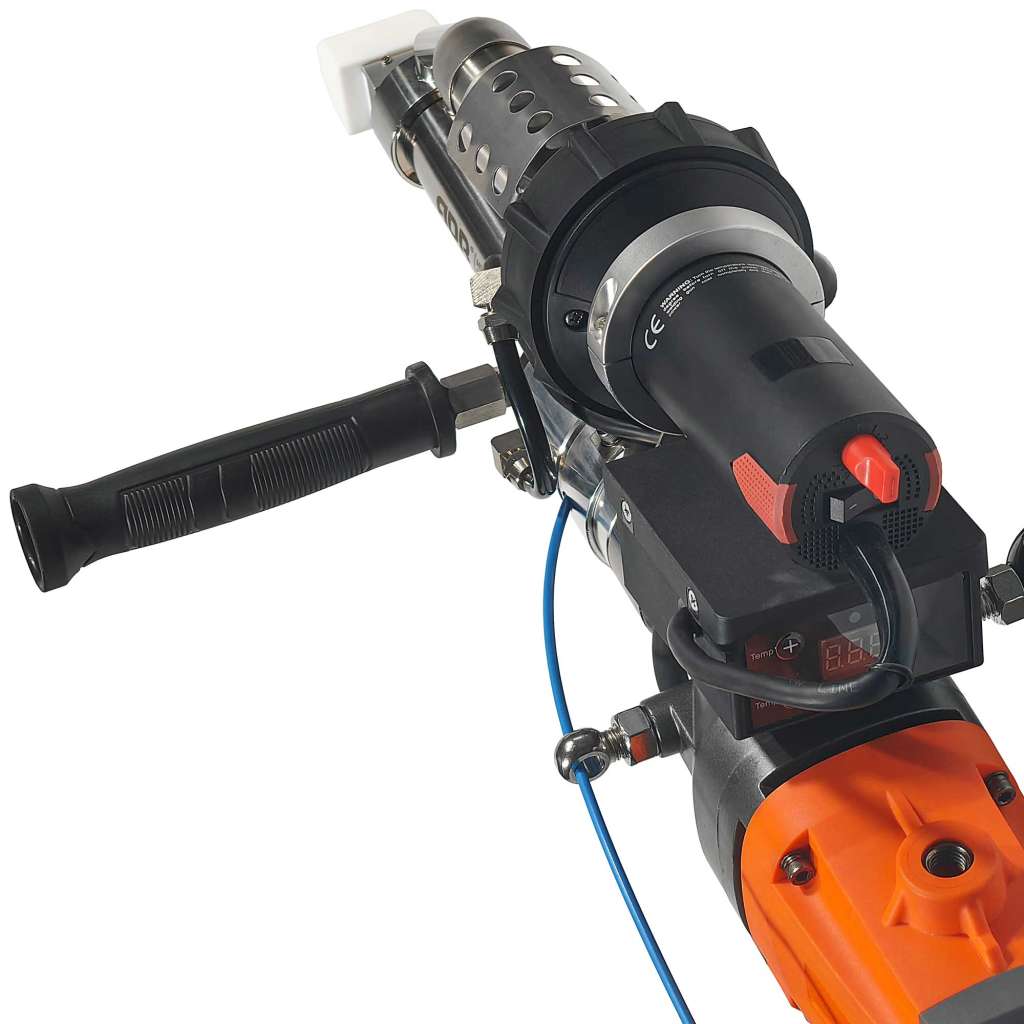

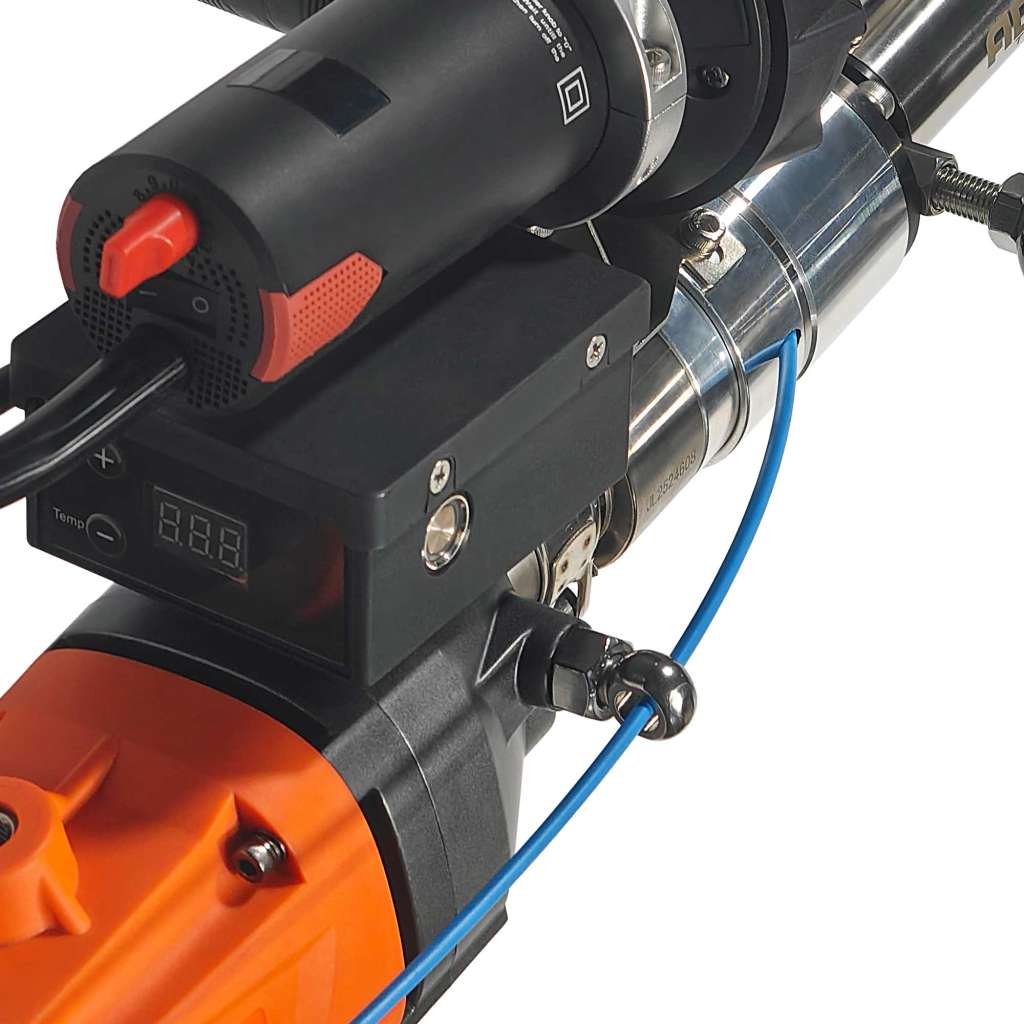

Подготовка экструдера WOOKS PRO 30U к работе

Настройка температуры и включение экструдера

Для выбора температуры материала и воздуха руководствуйтесь рекомендациями ГОСТ Р 56155 (табл.1 ниже).

Настройка температуры материала:

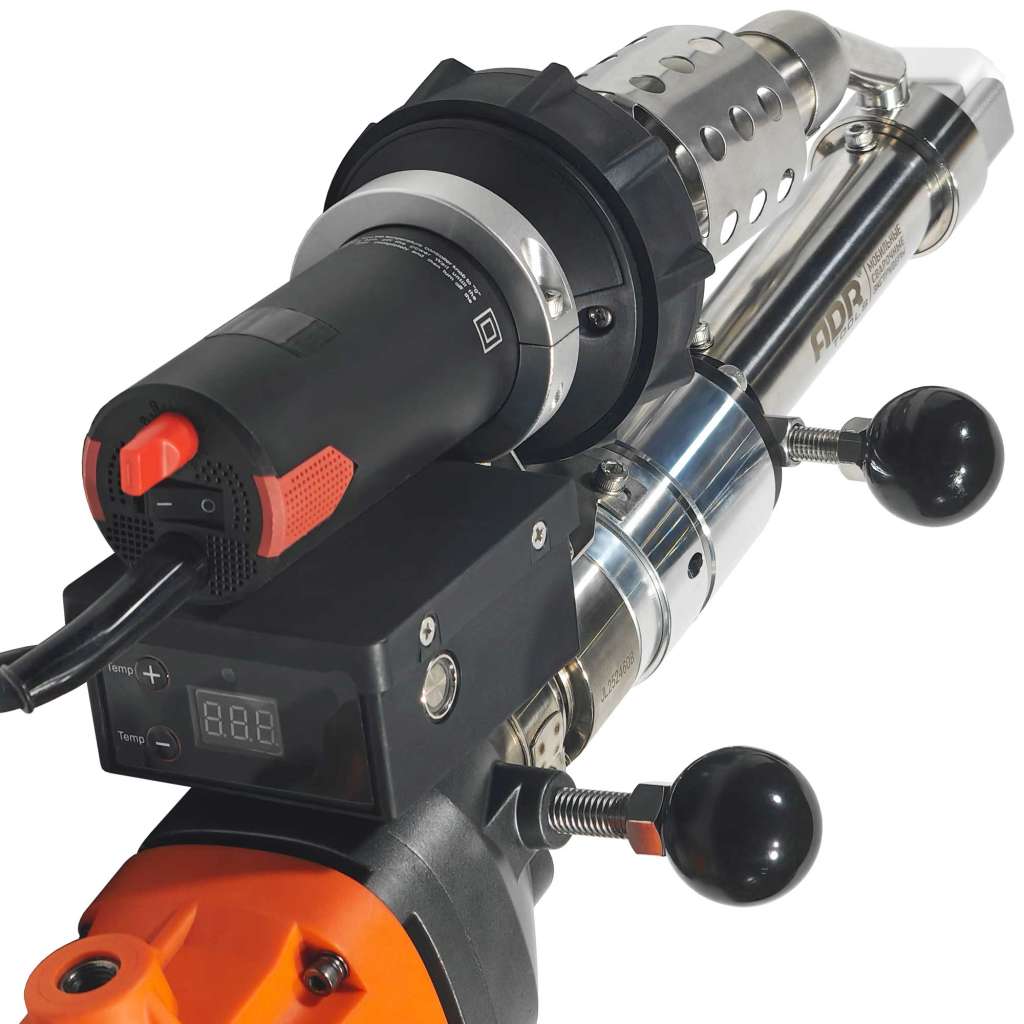

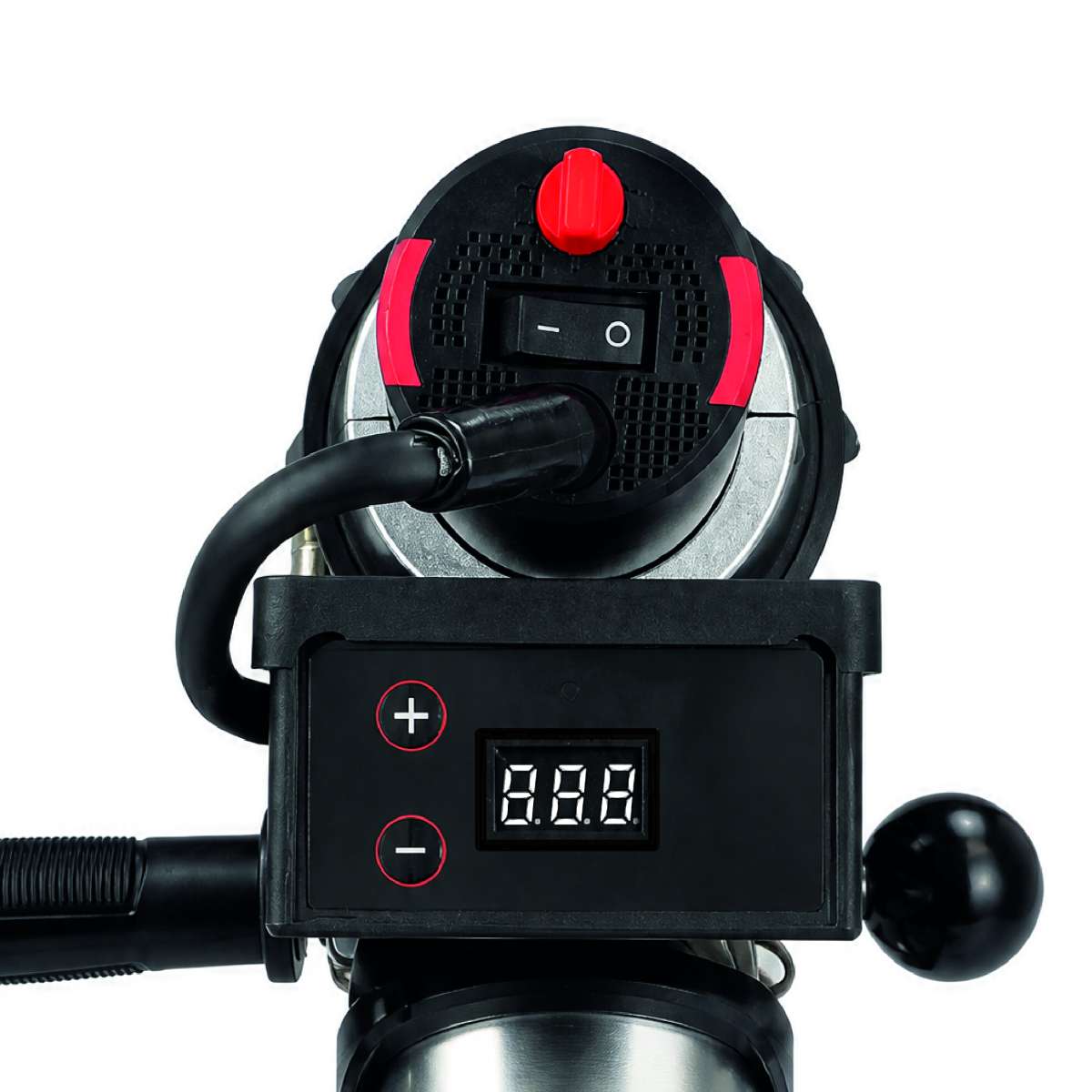

• Включите контроллер температуры материала кнопкой [3]. На кнопке загорится зеленая подсветка. Нагрев экструзионной камеры начнется согласно сохраненной настройке температуры. Дисплей [4] отображает текущую температуру.
  ЗАМЕЧАНИЕ: Кнопка [3] реагирует на нажатие с 3-секундной задержкой.
• При нажатии кнопок [5] дисплей [4] отображает настроенную температуру. Проверьте сохраненную настройку, при необходимости скорректируйте кнопками [5]. Через 3 сек дисплей вернется к отображению текущей температуры.
• Дождитесь, пока индикатор [6] поменяет цвет с красного на зеленый (около 8 мин). Нагрев закончен, экструдер готов к работе.

Таблица 1 – Средние значения параметров экструзионной сварки [ГОСТ Р 56155]

ВНИМАНИЕ! При сварке незнакомого материала следует перестраховаться и настроить температуру материала выше рекомендуемой, затем при необходимости снизить настройку. Это позволит избежать возможной перегрузки и повреждения привода.

Для остановки привода разблокируйте клавишу "Пуск" нажатием на кнопку "Блокировка".

• обломайте сварочный пруток об острый передний край загрузочного отверстия;
• включите экструдер и дождитесь, пока из сварочного башмака выйдет присадочный материал, накопленный в экструзионной камере;
• удалите присадочный материал, выступающий из сварочного башмака;
• отключите нагрев фена поворотом ручки настройки против ЧС до упора (на отметку 0);
• когда поток воздуха из сопла предварительного нагрева остынет до терпимой для руки температуры (примерно 3 минуты), можно выключить мотор фена общим выключателем.

Ключевые особенности экструдера WOOKS PRO 30U

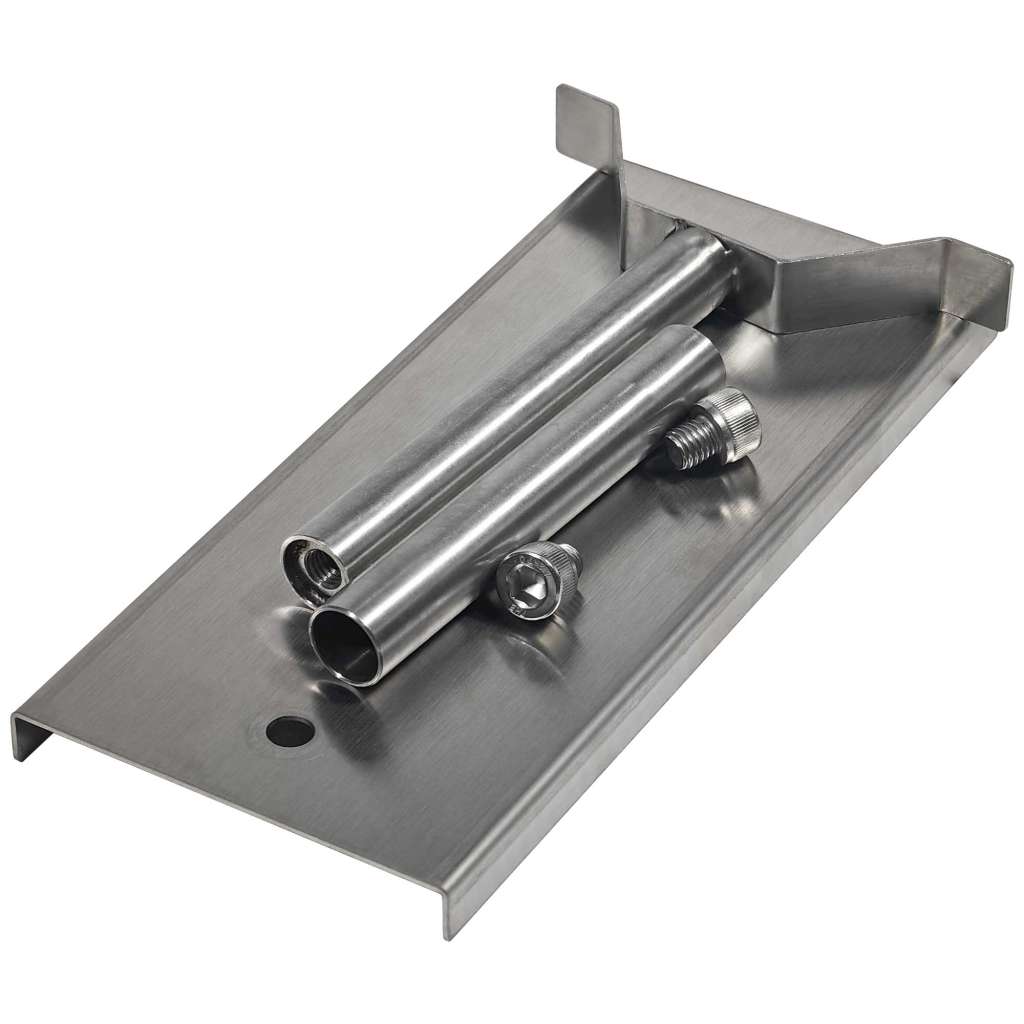

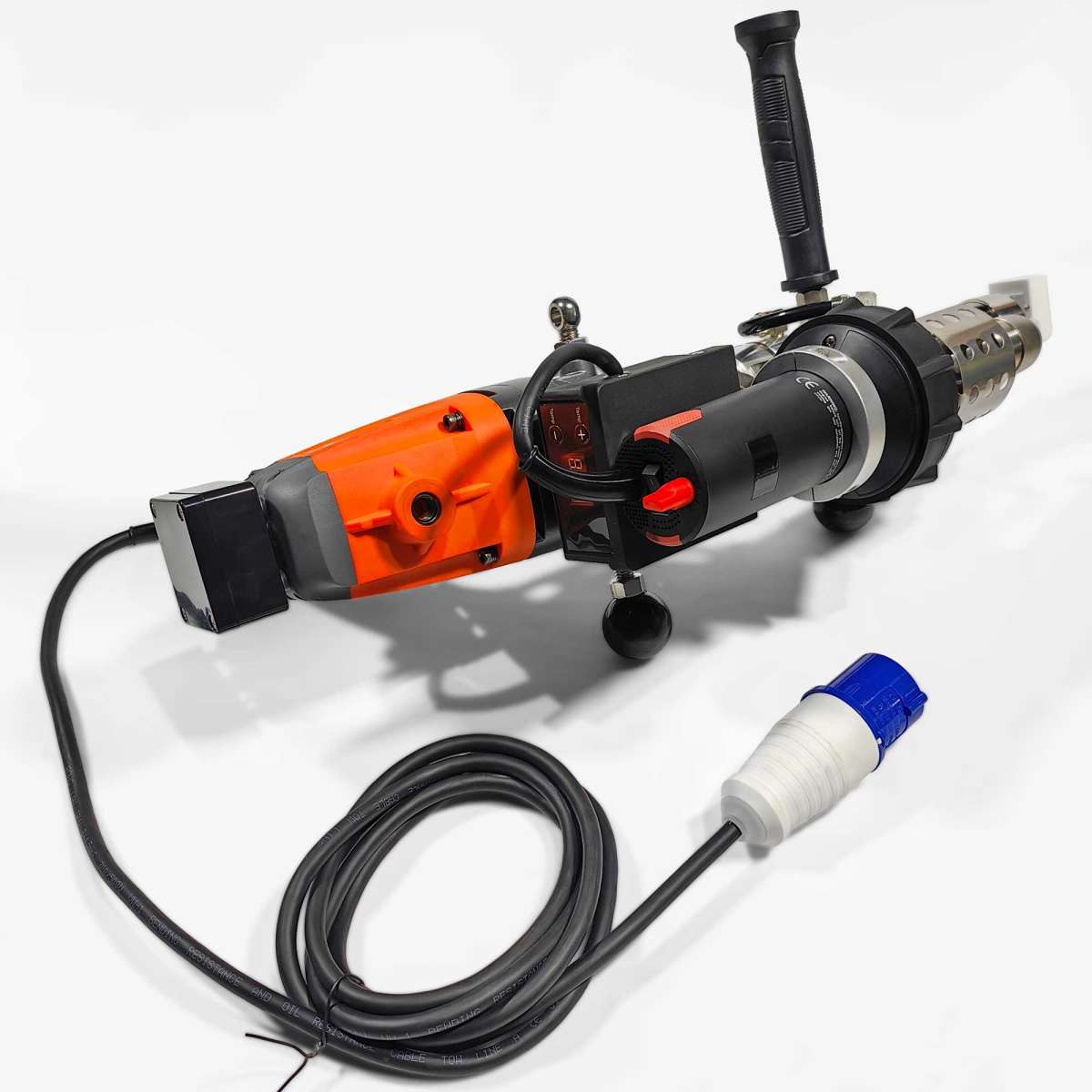

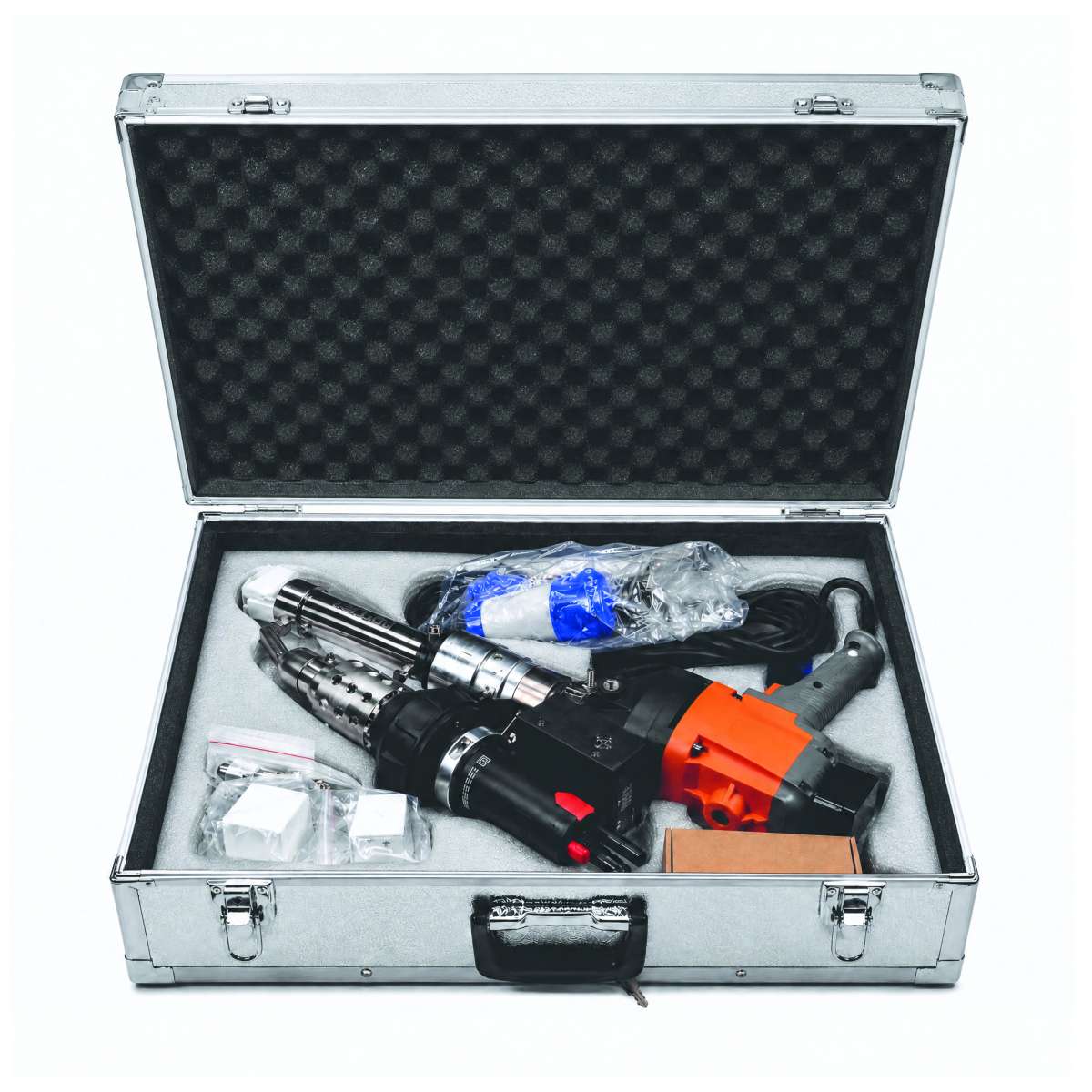

• Низкая масса по сравнению с аналогичными экструдерами других брендов. Рабочая масса WOOKS PRO 30U со всеми рукоятками и боковыми подставками, но без учета шнура питания – всего 7,700 кг. Шнур питания с полевой вилкой добавляет 1,110 кг. Полный комплект в чемодане (включая запасные расходники и внутреннюю упаковку - 15,060 кг. Картонная транспортировочная коробка увеличивает БРУТТО на 1,060 кг.
• Питание от бытовой сети 220 В. Допускается питание от генератора 220 В 50 Гц.
• Раздельный нагрев позволяет при любых погодных условиях настроить точную температуру материала и воздуха.
• Подача прутка Ø3 мм или Ø4 мм изменяет производительность экструдера: 1,8-2,5 кг/ч для ПП, 2,0-3,0 кг/ч для ПЭ.
• Асинхронный электромотор экструдера мощностью 1500 Вт имеет огромный ресурс, предназначен для длительной непрерывной работы, обеспечивает высокий крутящий момент для экструзии вязких материалов (как ПВДФ).
• Сварочный башмак вместе с соплом предварительного нагрева вращается на 360° и фиксируется в любом положении. Позволяет выбрать наиболее удобное направление сварки.
