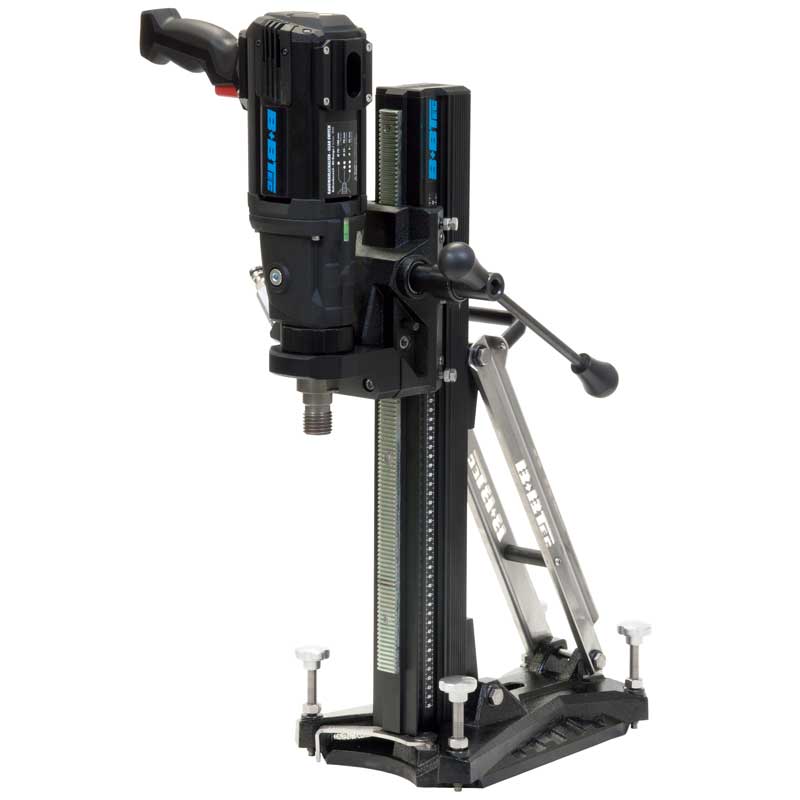

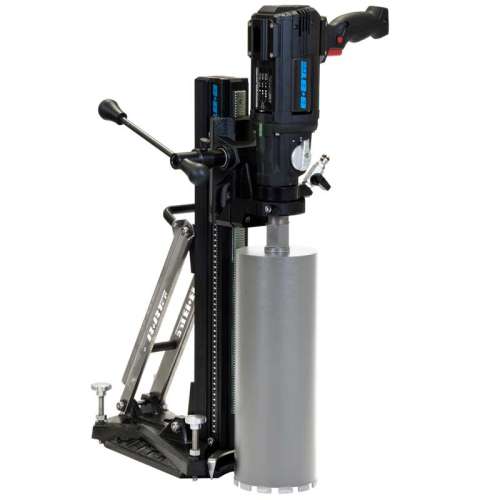

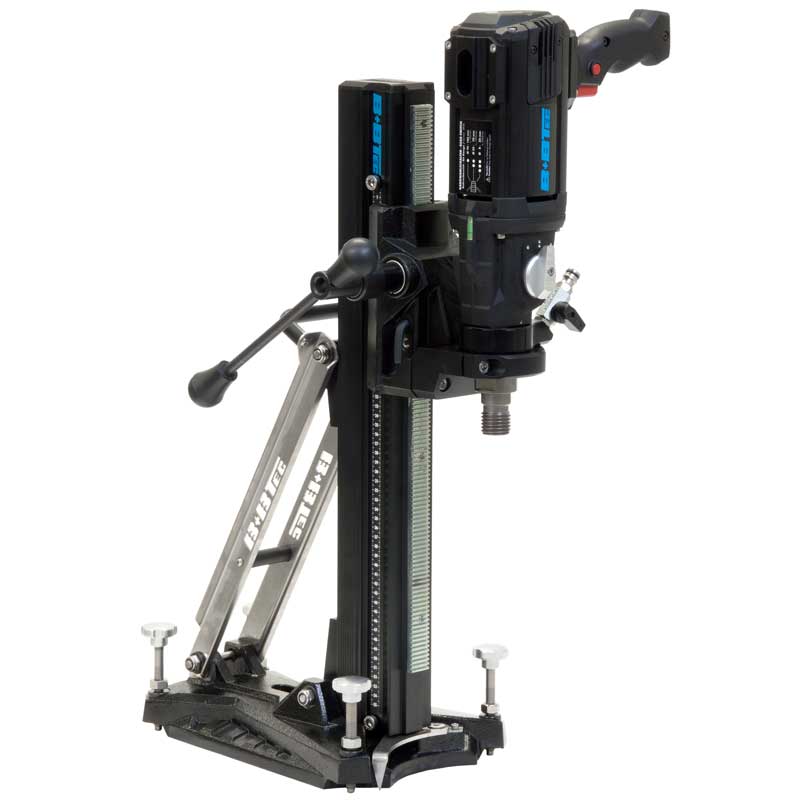

BBTec Karat-180 Буровая установка для бурения бетона

Комплектация и назначение установки

Karat-180 – алмазная буровая установка для бурения бетона, железобетона, кирпича, мрамора, гранита, керамогранита или др. натурального или искусственного камня, кафельной плитки или др. керамики алмазными коронками. Комплектация установки включает:
- Алмазную дрель Karat-180-BG или Karat-180-MG;
- Станину Compact;
- Каретку Slide-180.
Установка предназначена для профессионального бурения отверстий в бетонных или кирпичных стенах, фундаментах, перекрытиях, несущих железобетонных конструкциях.

Дрель алмазного бурения

Дрели Karat-180-BG или Karat-180-MG могут использоваться как в составе буровой установки для бурения бетона, так и отдельно от станины, для ручного алмазного сверления.
В стандартной комплектации дрель рассчитана только на сверление с водой. В комплект дрели включен индикатор потока воды с коротким шлангом и ниппелем БРС диаметром 1/2 ". Индикатор рекомендуется подключать в качестве переходника между шлангом подачи воды и регулировочным клапаном дрели.
Для сухого сверления требуется установить насадку для сбора пыли (опция) и подключить к ней пылесос.
Шпиндель дрели комбинированный, резьба для установки буровых коронок 1 ¼” и внутренней ½”.
3-ступенчатый редуктор дрелей с оборотами (под нагрузкой) 530, 1170 и 2500 об./мин обеспечивает широкий рабочий диапазон: Ø8-180 мм по бетону и Ø37-200 мм по кирпичу. Ограничение снизу Ø37 мм по кирпичу введено для сухого бурения. Коронки меньших диаметров имеют хвостовик ½”, который не может использоваться для вакуумного пылеудаления.
Дрель поставляется в пластиковом чемодане с ключами, боковой рукояткой и паспортом/инструкцией.

Дрель оборудована предохранительной фрикционной муфтой на случай "закусывания" коронки, а также защитным устройством дифференциального тока на случай электрозамыкания на землю. Класс защиты IP54.

Интеллектуальный контроллер дрели оптимизирует работу электродвигателя, стабилизирует обороты, регулирует скорость разгона при пуске, отображает текущий уровень нагрузки на дисплее, отслеживает проскальзывание фрикционной муфты и превышение нагрузки, записывает в память всю историю работы буровой установки для бурения бетона с возможностью скачать через USB в виде подробного протокола.

Крепление дрели – за шейку редуктора, в стандартный хомут Ø60 мм, на любую станину для установки алмазного сверления, предназначенную для ручных дрелей алмазного бурения.

Станина для установки алмазного бурения

Станина Compact позволяет установить коронку диаметром до 200 мм.
Регулируемый упор позволяет наклонять колонну станины и выполнять алмазное сверление под углом от 0° до 90°. На колонне закреплена удобная рукоятка для переноски станины или комплектной буровой установки для бурения бетона. Поскольку общая масса установки Karat-180 всего 21 кг, колеса на платформе не предусмотрены.
В передней части платформы расположен откидной указатель центра сверления, который помогает зафиксировать станину с расчетом на точное положение отверстия.

В комплектацию станины включен комплект анкерного крепления.
К гладкому полу сверлильную установку можно крепить вакуумом. Для этого на платформу станины необходимо установить комплект вакуумного крепления (опция): в паз подошвы вставить кольцевую резиновую прокладку, а прорезь для анкера заглушить заглушкой с патрубком и клапаном. К патрубку необходимо подключить вакуумный насос (опция).
Буровую установку для бурения бетона можно зафиксировать также телескопической распорной штангой (опция), для этого необходимо установить специальный упор (опция).

Дополнительные удобства:
• шкала перемещения каретки на левой и правой стороне колонны;
• шкала угла наклона на задней стороне колонны;
• патрубок для подачи воды поворачивается вокруг дрели на 360°;
• приводная рукоятка является одновременно универсальным ключом для всех фиксирующих и регулировочных болтов станины.
