Bycon UNI-160P Алмазно-сверлильный станок

Комплектация и назначение станка

UNI-160P – алмазно-сверлильный станок для сверления отверстий в бетоне, железобетоне, кирпиче, мраморе, граните, керамограните или др. натуральном или искусственном камне, кафельной плитке или др. керамике и т.п. Комплектация станка включает:
- Ручную алмазную дрель DMP-162P;
- Станину DSP-162.
Станок предназначен для профессионального сверления бетонных и кирпичных стен, фундаментов, перекрытий, несущих железобетонных конструкций.

Алмазная дрель

Дрель DMP-162P может использоваться как в составе алмазного сверлильного станка, так и без стойки, для ручного алмазного сверления.
Дрель рассчитана как на сверление с водой, так и на сухое сверление. В комплектацию включены как переходник для шланга пылесоса, так и переходник для подачи воды с запорным шаровым клапаном.
3-ступенчатый редуктор дрели с оборотами (без нагрузки) 650, 1300 и 2600 об./мин обеспечивает широкий рабочий диапазон: Ø10-160 мм по бетону и Ø10-200 мм по кирпичу.
Главная рабочая рукоятка дрели смещена к середине для удобства ручного горизонтального сверления отверстий в стене. Именно в этом отличие установки UNI-160P от похожей модели UNI-160D.
Шпиндель для установки алмазных коронок – комбинированный, с наружной резьбой 1 ¼” и внутренней ½”.
Дрель поставляется в пластиковом чемодане с ключами, принадлежностями и паспортом/инструкцией.

Дрель данного алмазного сверлильного станка оборудована предохранительной фрикционной муфтой на случай "закусывания" коронки, электронной защитой от перегрузки и имеет функцию мягкого старта. Для защиты от замыкания на землю на шнуре питания установлено устройство дифференциального тока (PRCD).
Дрель оборудована светодиодными индикаторами. Включение желтого светодиода указывает на перегрузку, требуется уменьшить скорость подачи. Включение красного светодиода указывает на высокую степень износа щеток, требуется замена.

Крепление дрели – за шейку редуктора Ø60 мм, на любую стойку для алмазных дрелей с крепежным хомутом подходящего диаметра.

Стойка для дрели алмазного сверления

Стойка DSP-162 позволяет установить коронку диаметром до 200 мм.

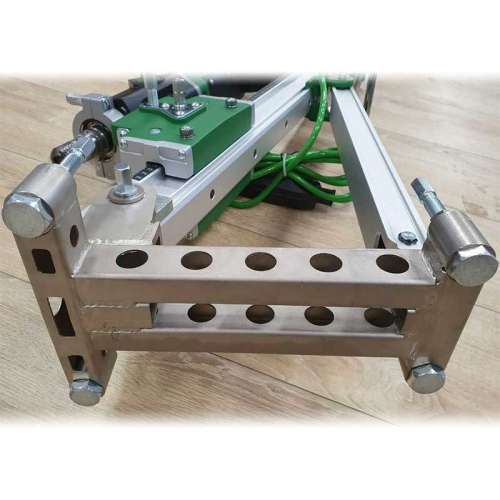

Регулируемый упор позволяет наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°. Для переноски стойки или комплектного алмазного сверлильного станка на колонне установлены две рукоятки. Колеса на платформе не предусмотрены, поскольку общая масса станка не превышает 20 кг.

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для всех манипуляций с алмазным сверлильным станком: регулировки винтовых опор платформы, наклона колонны, зажима хомута для крепления дрели, зажима "ласточкиного хвоста" каретки для фиксации хомута, вращения приводного вала каретки. При посадке на приводной вал рукоятка фиксируется пружинной защелкой.
Для фиксации положения каретки на колонне предусмотрена быстрая защелка на верхней грани каретки. Защелку требуется перевести в среднее положение, таким образом приведя ее в зацепление с зубчатой рейкой. Для дополнительной надежности можно зафиксировать положение защелки, затянув ручку-барашек.

Быстросъемная пластина стойки крепится к каретке разъемом ласточкин хвост и оснащена стандартным хомутом Ø60 мм, в который можно установить любую ручную алмазную дрель с соответствующим диаметром шейки.
