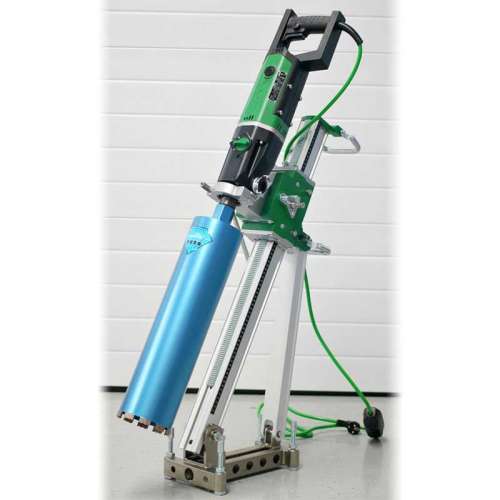

Bycon UNI-160D Станок алмазного сверления

Комплектация и назначение станка

UNI-160D – станок алмазного сверления отверстий в бетоне, железобетоне, кирпиче, мраморе, граните, керамограните или др. натуральном или искусственном камне, кафельной плитке или др. керамике и т.п. Комплектация станка включает:
• Ручную алмазную дрель DMP-162D;
• Стойку DSP-162.

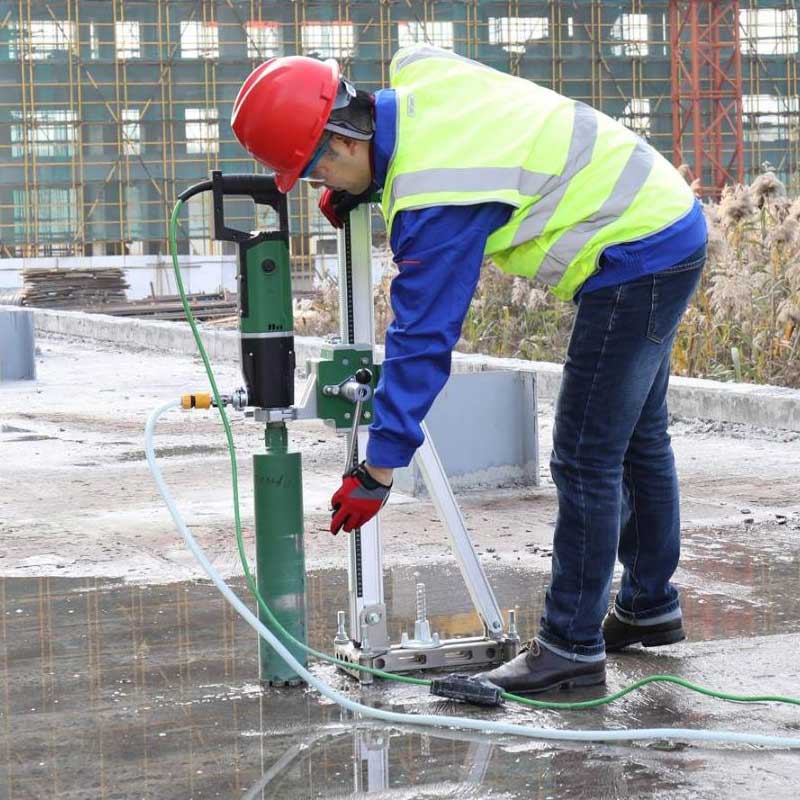

Станок предназначен для профессионального сверления стен, фундаментов, перекрытий, несущих железобетонных конструкций.

Дрель алмазного сверления

Дрель DMP-162D может использоваться как в составе станка алмазного сверления, так и отдельно от стойки, для ручного алмазного сверления.
Дрель рассчитана как на мокрое сверление, с подачей воды, так и на сухое сверление с пылеудалением пылесосом. В комплектацию включены как переходник для шланга пылесоса, так и переходник для подачи воды с запорным шаровым клапаном.
3-ступенчатый редуктор дрели с оборотами (холостыми) 650, 1300 и 2600 об./мин обеспечивает широкий рабочий диапазон: Ø10-160 мм по бетону и Ø10-200 мм по кирпичу.
Главная рабочая рукоятка дрели смещена к заду для удобства ручного вертикального сверления отверстий в полу. Именно в этом отличие установки UNI-160D от похожей модели UNI-160P.
Шпиндель для установки алмазных коронок для сверления – комбинированный, с наружной резьбой 1 ¼” и внутренней ½”.
Дрель поставляется в пластиковом чемодане с ключами, принадлежностями и паспортом/инструкцией.

Дрель данного станка алмазного сверления оборудована предохранительной фрикционной муфтой на случай "закусывания" коронки, электронной защитой от перегрузки и имеет функцию мягкого старта. Для защиты от электрозамыкания на землю на шнуре питания установлено устройство дифференциального тока (PRCD).
Дрель оборудована светодиодными индикаторами. Включение желтого светодиода указывает на перегрузку, требуется уменьшить скорость подачи. Включение красного светодиода указывает на высокую степень износа щеток, требуется замена.

Крепление дрели – за шейку редуктора, в стандартный хомут Ø60 мм, на любую стойку для дрели алмазного сверления, предназначенную для ручных дрелей алмазного сверления.

Стойка для дрели алмазного сверления

Стойка DSP-162 позволяет установить коронку диаметром до 200 мм.
Регулируемый упор обеспечивает наклон колонны и выполнение алмазного сверления под углом от 0° до 45°. Для переноски стойки или комплектного станка алмазного сверления на колонне закреплены две рукоятки. Колеса на платформе не предусмотрены, поскольку общая масса комплектного ручного станка алмазного сверления не превышает 20 кг.

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для всех манипуляций со станком алмазного сверления: регулировки винтовых опор платформы, наклона колонны, зажима хомута для крепления дрели, зажима "ласточкиного хвоста" для фиксации хомута на каретке, вращения приводного вала каретки. При посадке на приводной вал рукоятка фиксируется пружинной защелкой.
Для фиксации положения каретки на колонне предусмотрена быстрая защелка на верхней грани каретки. Защелку требуется перевести в среднее положение, таким образом приведя ее в зацепление с зубчатой рейкой. Для дополнительной надежности можно зафиксировать положение защелки, затянув ручку-барашек.

Быстросъемная пластина стойки крепится к каретке разъемом ласточкин хвост и оснащена стандартным хомутом Ø60 мм, в который можно установить любую дрель алмазного сверления с соответствующим диаметром шейки.
