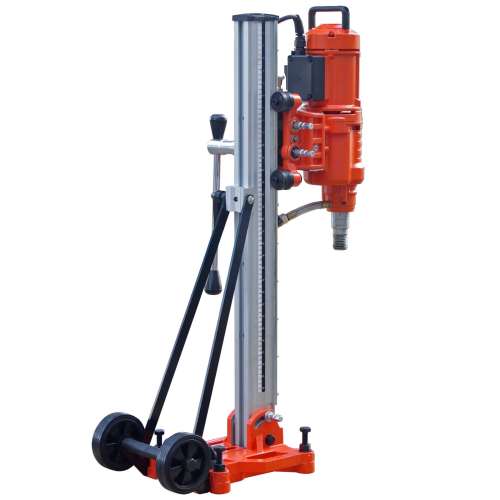

Cayken SCY-3550/B3CM Бурильная установка по бетону

Указанная в спецификациях потребляемая мощность 4880 Вт, по обыкновению китайских производителей, соответствует максимально достижимой мощности. Сила тока при этом может достигать 22,2 А.
В длительном рабочем режиме потребляемая мощность не выше 3900 Вт*, что более чем достаточно для таких рабочих диаметров.

Электродвигатель данной бурильной установки по бетону оснащен трехступенчатым редуктором (C в названии модели).
На корпусе редуктора находится ручка переключения передач: низкая (low, L), средняя (medium, M) и высокая (high, H). Как и у всех аналогичных изделий, передачи переключаются при полностью остановленном моторе и с возможной необходимостью чуть провернуть шпиндель рукой.

Электромоторы Cayken без электронного регулятора лишены также функций плавного пуска и защиты от перегрузки. Станки с такими бормоторами рекомендуется подключать к сети с защитным автоматическим выключателем, в данном случае на 20 А.

Все бурильные установки по бетону от Cayken оснащены устройством дифференциального тока PRCD. В случае замыкания на корпус устройство мгновенно отключит питание.
В случае сбоя сети PRCD не допустит самопроизвольного пуска мотора.

Для регулировки наклона бурильной установки по бетону SCY-3550/B3CM следует отпустить фиксатор положения упоров, переместить фиксатор вдоль колонны в требуемое положение и затянуть.
Упоры обеспечивают дополнительную жесткость конструкции.

Винт для затяжки фиксатора снабжен подпружиненным перекидным рычагом. В случае конфликта с другими узлами рычаг можно оттянуть и переставить в удобное положение.

Перед изменением наклона необходимо ослабить винты шарнира колонны на платформе.

В углах расположены 4 болта с контргайками и шайбами для регулировки устойчивого горизонтального положения платформы на поверхности крепления.
Размеры паза для анкерного крепления 105x14 мм. Прилагается крепежный комплект: дюбель Ø15 мм, шпилька М12, гайка и шайба.

Шпиндель двигателя у бурильной установки по бетону SCY-3550/B3CM имеет наружную резьбу 1 1/4" UNC и внутреннюю 1/2" G для крепления алмазных буровых коронок.

Через внутреннее отверстие в рабочую зону подается вода.

Для подключения бурильной установки по бетону к источнику воды на шейке редуктора двигателя установлен короткий армированный шланг с запорным клапаном и ниппелем БРС диаметром 1/2 ".

В комплектацию включены:
• ответная стандартная муфта БРС;
• прозрачный ПВХ шланг длиной 3,5 м.

Перемещение каретки осуществляется с помощью реечной передачи. Каретка оборудована двумя шестернями – для обычной и пониженной передачи. Для вращения соответствующих осей служит съемная рукоятка, которая устанавливается на любой стороне и фиксируется установочным винтом.
Для фиксации положения каретки (блокировки шестерней) требуется нажать ручку в верхней части каретки. Для разблокировки – потянуть ручку вверх

Съемная рукоятка для перемещения каретки является трубчатым ключом 13 мм и служит также для:
• Фиксации пластины быстросъемного крепления двигателя;
• Ослабления/затяжки винтов шарнира колонны;
• Регулировки болтов положения платформы.

В комплектацию бурильной установки по бетону включены также разводной и рожковый ключи, а также внутренние шестигранники.

Крепление бормотора к каретке станины у бурильной установки по бетону SCY-3550/B3CM – быстросъемное. Крепежная пластина крепится к монтажной площадке бормотора 4-мя винтами М8 (прилагаются). Длинная стальная шпонка на пластине соответствует пазу на двигателе и точно задает его положение.

Посадка пластины на каретку – односторонний ласточкин хвост. Для быстрой фиксации пластины служат два винта на правой стороне каретки, причем в тело алюминиевой пластины запрессованы стальные "пятки" под эти винты. Мелочь, но указывает на уровень качества!

Ход каретки у данного станка для алмазного бурения бетона 620 мм.

Максимальная длина алмазной коронки, включая хвостовик, 595 мм. Если коронку устанавливать на шпиндель до крепления платформы к поверхности, это значение можно увеличить на длину хвостовика.

Расстояние от оси шпинделя до станины 196 мм, что позволяет уверенно установить коронку до Ø390 мм. Это обстоятельство определяет максимальный рабочий диаметр по мягким материалам, в частности по кирпичу.
