Cardi HS 300 установка алмазного сверления бетона до Ø250 мм с микроударом

Комплектация и назначение установки

• Двигатель алмазного сверления с ударом DPH 3500-SE в картонной коробке;
• Станину CDP 520 с антивибрационной приводной рукояткой, в картонной коробке;
• Многоразовую легкосъемную прокладку CARDIFACILE под коронки с хвостовиком 1 ¼”;
• Комплект анкерного крепежа арт. 503628.

Технические особенности установки

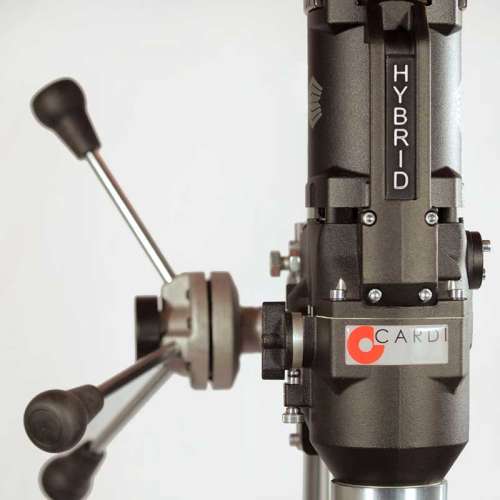

Двигатель DPH 3500-SE стационарный, рассчитан на эксплуатацию только на станине.

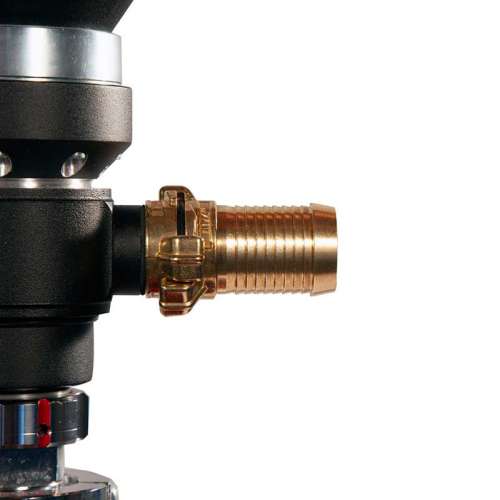

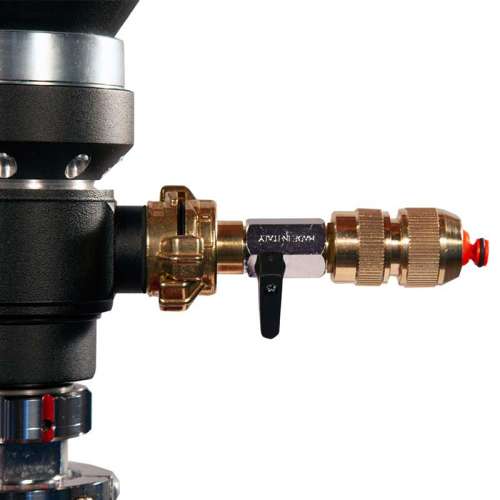

Для сухого сверления – удаление шлама через полый шпиндель с помощью пылесоса. Для мокрого сверления – патрубок подачи воды с регулировочным клапаном и БРС.
В отличие от остальных двигателей алмазного бурения Cardi, данная модель оборудована инновационной системой микроудара Puls-Tech.

Система микроудара DIAMOND PULS-TECH разработана фирмой Cardi в 2019г. На сегодняшний день (октябрь 2020) это единственная система ударного сверления на рынке, разработанная специально для алмазных бормоторов, с расчетом на высокие нагрузки, с учетом массы и резонансной частоты коронок. Система Puls-Tech позволяет сухое (с пылеудалением!) сверление твердых строительных материалов, которые ранее допускалось сверлить только с водой. Кроме того, включение микроудара Puls-Tech сильно увеличивает скорость сверления. При испытаниях на диаметре 132 мм, взяв за основу традиционное сверление с водой, получили следующие результаты: (1) сухое сверление с Puls-Tech быстрее в 1,2 раза; (2) мокрое сверление с Puls-Tech быстрее в 2,2 раза. Наилучшие результаты Puls-Tech показывает со специальными коронками CDU (мокрое сверление) и DPT (сухое сверление). Однако с бюджетными алмазными коронками эффект тоже сильно впечатляет!
Система микроперфорации DIAMOND PULS-TECH включает также технические решения для снижения вибрации, передаваемой на руки оператора.

3-ступенчатый редуктор двигателя с оборотами (под нагрузкой) 440; 720; 1200 об./мин позволяет сверлить отверстия в бетоне и кирпиче диаметром 32-250 мм.
Посадочная резьба для коронок 1 ¼”. Внутри шпинделя отверстие Ø19 мм с гладкими стенками для эффективного вакуумного пылеудаления.

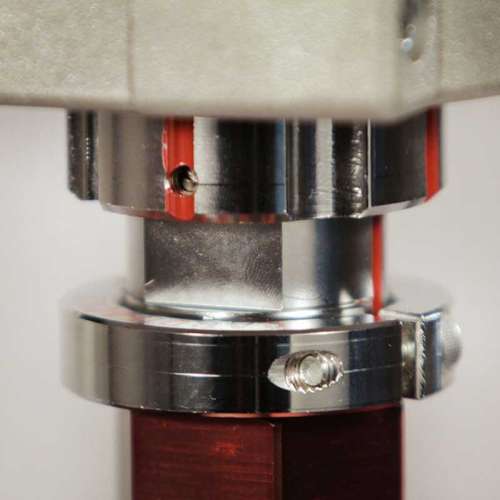

Для защиты от электрозамыкания на землю на шнуре питания установлен дифференциальный автомат (PRCD). Кроме того, дрель оборудована комплексной защитной системой "TOTAL PROTECTION SYSTEM": "Электронное сцепление" для ограничения рабочей силы тока; "Мягкий старт" для ограничения пускового тока; "Механическое сцепление" для проскальзывания фрикционной муфты в случае "закусывания" коронки.

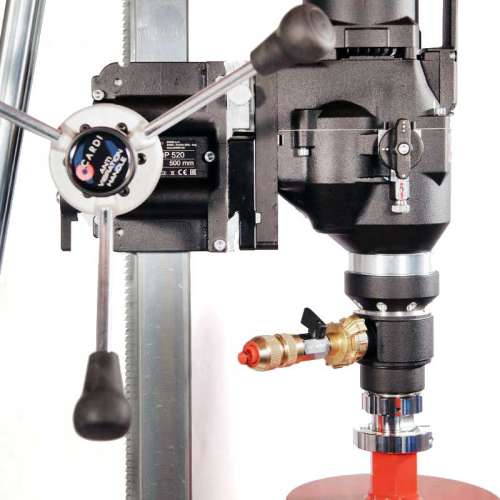

Станина CDP 520 в комбинации с двигателем DPH 3500-SE позволяет установить коронку диаметром до 390 мм. Однако обороты двигателя высоки для таких больших диаметров.

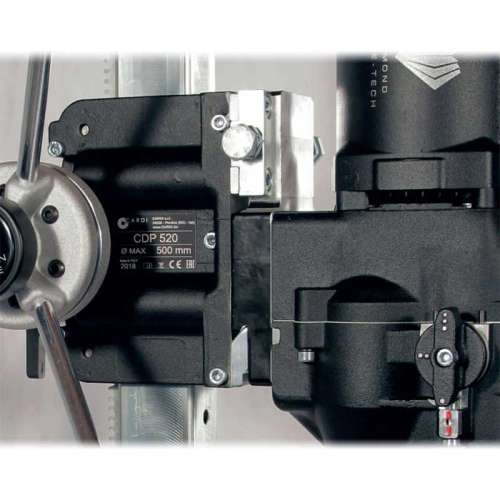

Крепление двигателя к каретке – жесткое и быстросъемное, с зацепом "ласточкин хвост". Станина комплектуется быстросъемной пластиной толщиной 60 мм, которая 6-ю болтами М8 привинчивается к монтажной площадке на корпусе двигателя.

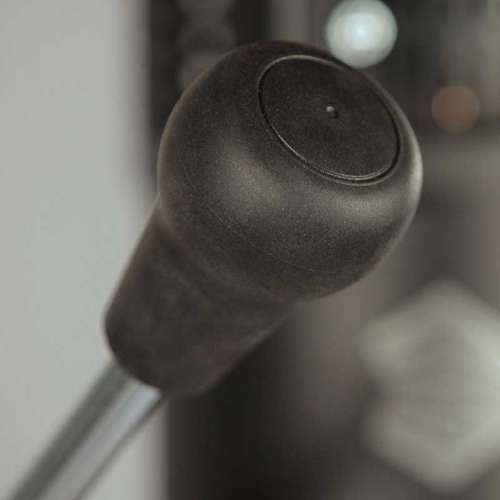

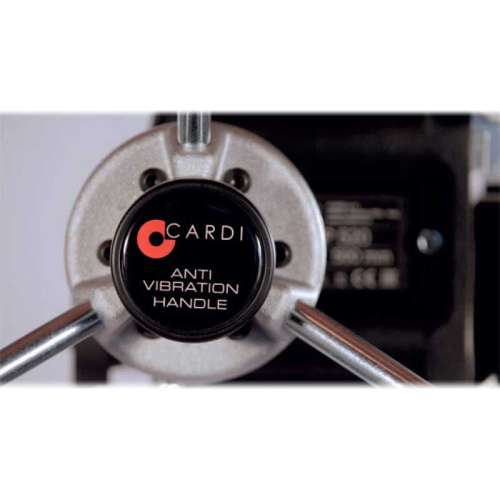

С расчетом на сверление с микроударом станина оборудована специальной виброгасящей приводной рукояткой.
Регулируемый упор позволяет наклонять колонну станины и выполнять алмазное бурение под углом от 0° до 45°.

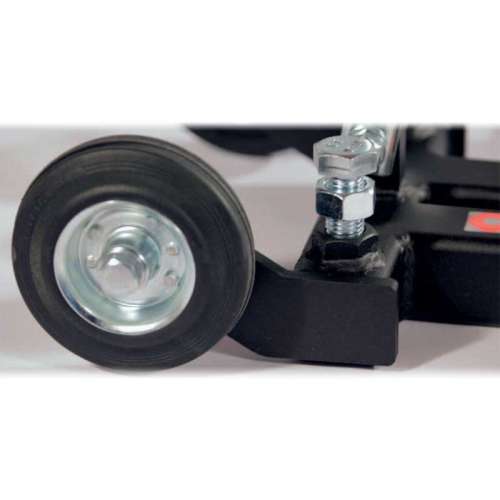

В задней части платформы – колеса для перевозки.
