Cardi HS 200 Установка алмазного сверления с микроударом

Комплектация и назначение установки

HS 200 – установка алмазного сверления отверстий в бетоне и других твердых материалах.

• Ручную ударную алмазную дрель DPH 2200 ME-16 в пластиковом чемодане;

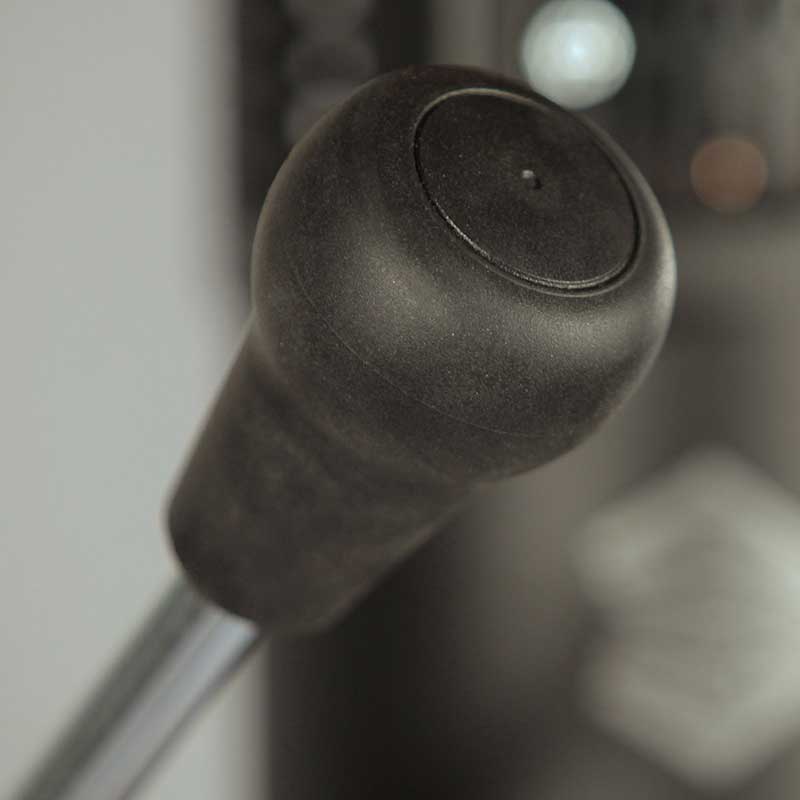

• Станину для ручных дрелей LDP 200-2 с антивибрационной приводной рукояткой, в картонной коробке;
• Многоразовую легкосъемную прокладку CARDIFACILE под коронки с хвостовиком 1 ¼”;
• Комплект анкерного крепежа арт. 503628.

Дрель алмазного сверления

Дрель DPH 2200 ME-16 может использоваться как в составе установки алмазного сверления, так и отдельно от станины, для ручного алмазного сверления.
В отличие от большинства ручных алмазных дрелей Cardi серии ME (что означает сухое сверление с пылеудалением + мокрое сверление), данная модель оборудована инновационной системой микроудара Puls-Tech.

Система микроперфорации DIAMOND PULS-TECH разработана фирмой Cardi в 2019г. На сегодняшний день (октябрь 2020) это единственная система ударного сверления на рынке, разработанная специально для дрелей алмазного сверления, с расчетом на высокие нагрузки, с учетом массы и резонансной частоты коронок. Система Puls-Tech позволяет сухое (с пылеудалением!) сверление твердых строительных материалов, которые ранее допускалось сверлить только с водой. Кроме того, включение микроудара Puls-Tech сильно увеличивает скорость сверления. При испытаниях на диаметре 132 мм, взяв за основу традиционное сверление с водой, получили следующие результаты: (1) сухое сверление с Puls-Tech быстрее в 1,2 раза; (2) мокрое сверление с Puls-Tech быстрее в 2,2 раза. Наилучшие результаты Puls-Tech показывает со специальными коронками CDU (мокрое сверление) и DPT (сухое сверление). Однако с бюджетными алмазными коронками эффект тоже сильно впечатляет!
Система микроперфорации DIAMOND PULS-TECH включает также технические решения для снижения вибрации, передаваемой на руки оператора.

Посадочная резьба на шпинделе для крепления алмазных коронок для сверления – только 1 ¼”. Внутри шпинделя отверстие Ø19 мм с гладкими стенками для эффективного вакуумного пылеудаления.
1-ступенчатый редуктор с оборотами (под нагрузкой) 880 об./мин позволяет сверлить кирпич до Ø202 мм, бетон до Ø162 мм и железобетон до Ø152 мм. Однако для ручного сверления с включенным микроударом рекомендуется ограничить диаметр до Ø132 мм по бетону и до Ø102 мм по железобетону в связи с ограниченными возможностями человека.
Ограничение снизу для любых материалов – Ø32 мм – введено в связи с сухим сверлением. Коронки меньших диаметров имеют хвостовик ½”, который не может использоваться для вакуумного пылеудаления.

Поскольку дрель рассчитана и на мокрое сверление, для защиты от электрозамыкания на землю на шнуре питания установлено устройство дифференциального тока (PRCD). Кроме того, дрель оборудована комплексной защитной системой "TOTAL PROTECTION SYSTEM": "Электронное сцепление" для ограничения рабочей силы тока; "Мягкий старт" для ограничения пускового тока; "Механическое сцепление" для проскальзывания предохранительной фрикционной муфты в случае "закусывания" коронки.

Крепление дрели – за шейку редуктора, в стандартный хомут Ø60 мм, на любую станину алмазного сверления, предназначенную для ручных дрелей алмазного сверления.

Станина алмазного сверления

Станина LDP 200-2 позволяет установить коронку диаметром до 202 мм.
Крепление дрели к станине – зажимом в хомут Ø60 мм, что позволяет установить практически любую ручную дрель алмазного сверления. Крепление хомута к каретке быстросъемное, по окончании работы дрель вместе с хомутом легко демонтируется со станины для транспортировки.
Регулируемый упор позволяет наклонять колонну станины и выполнять алмазное сверление под углом от 0° до 45°. Поскольку общая масса машины HS 200 всего 19,1 кг, колеса на платформе не предусмотрены.
В передней части платформы установлен регулируемый упор коронки для устранения биений при засверливании. Если снять упор, можно установить коронку до 222 мм.

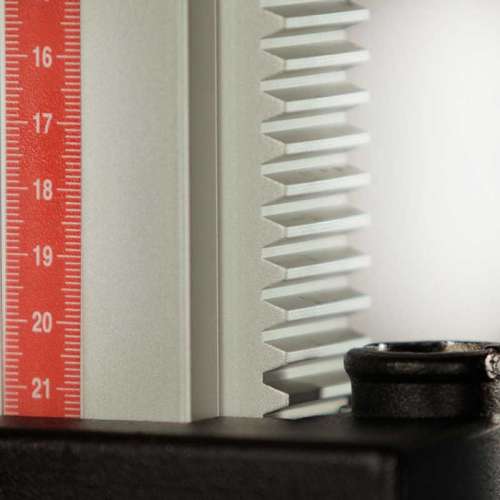

Из дополнительных удобств - шкала перемещения каретки на левой и правой стороне колонны, а также уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали.
