CARDI 805 станок для алмазного бурения бетона до Ø600 мм

Комплектация и назначение станка

• Двигатель алмазного бурения FR 805 в картонной коробке;
• Станину C 600 в картонной коробке, с усиленной крепежной пластиной арт. 505937 вместо штатной пластины арт. 505936;
• Проставочную пластину арт. 506106 толщиной 37 мм под крепление дрели;
• Многоразовую легкосъемную прокладку CARDIFACILE под коронки с хвостовиком 1 ¼”;
• Комплект анкерного крепежа 503628.

Технические особенности станка

Двигатель FR 805 стационарный, рассчитан на эксплуатацию исключительно на станине.
Бесколлекторный электромотор и 3-ступенчатый маслонаполненный редуктор двигателя рассчитаны на длительную тяжелую эксплуатацию. Обороты шпинделя под нагрузкой 90; 190; 320 об./мин, что соответствует диаметрам 100-800 мм по бетону и 100-900 мм по кирпичу. Однако прочностные характеристики станины ограничивают диапазон по бетону до 600 мм. А геометрия станины ограничивает диапазон по кирпичу до 640 мм. Поскольку мотор асинхронный, обороты стабильны и мало зависят от нагрузки, а высокая мощность гарантирует запас крутящего момента. Всё это позволяет бурить бетон на любую глубину, используя удлинители коронок.
Толстостенный шпиндель с наружной резьбой 1 ¼”.
Сухое бурение недопустимо. Вода требуется для охлаждения электромотора.

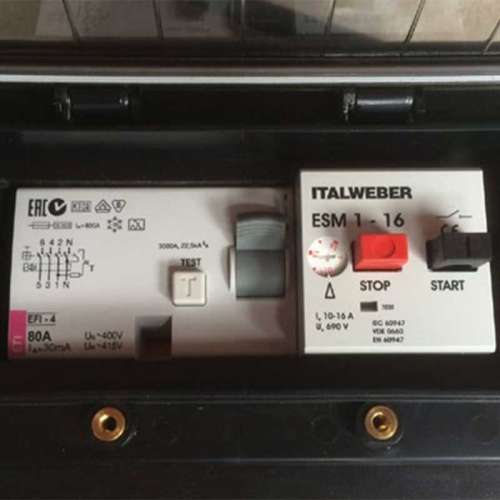

Для защиты от электрозамыкания на землю на шнуре питания установлен дифференциальный автомат. Кроме того, двигатель оборудован комплексной защитной системой "TOTAL 3-PHASE PROTECTION SYSTEM": "Электронное сцепление" для ограничения рабочей силы тока; "Мягкий старт" для ограничения пускового тока; "Защиту от перегрева" для отключения в случае превышения температуры мотора; "Механическое сцепление" для проскальзывания фрикционной муфты в случае "закусывания" коронки; "Умный перезапуск" для комфортного повторного включения после остановки по перегрузке мотора или закусыванию коронки; "Отключение по низкому напряжению" для предотвращения непреднамеренного пуска после отключения и повторного включения сети питания; "Штекер с переключением фаз" для удобства изменения последовательности фаз при необходимости.

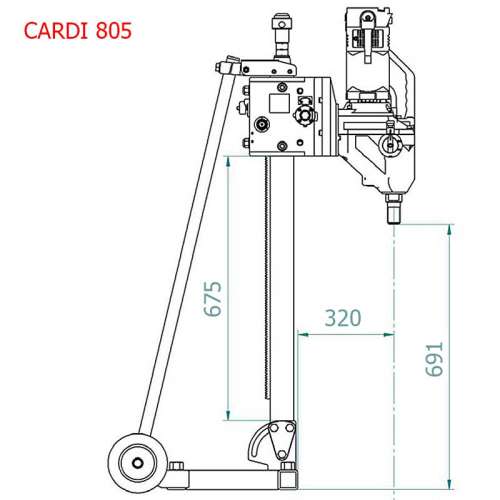

Станина C 600 в комбинации с двигателем FR 805 и прилагаемой проставочной пластиной позволяет установить коронку диаметром до 640 мм.

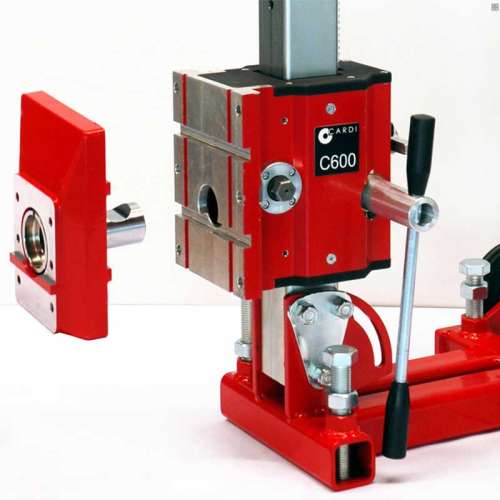

Крепление двигателя к каретке – жесткое и быстросъемное, с зацепом "ласточкин хвост". Станина комплектуется быстросъемной пластиной, которая 8-ю болтами М8 привинчивается к монтажной площадке на корпусе двигателя – непосредственно или через проставочную пластину.

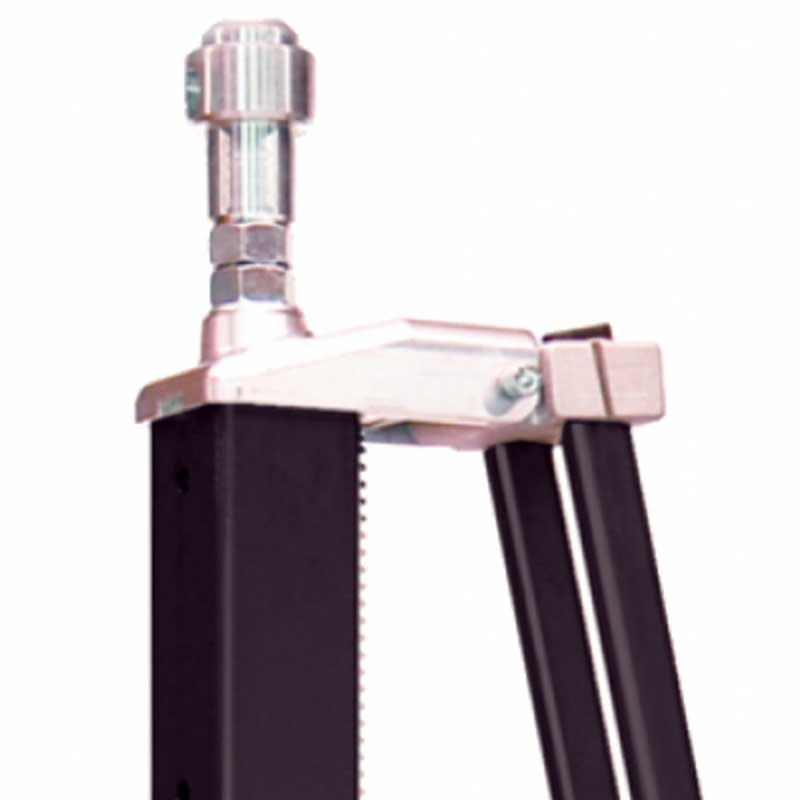

Регулируемый упор позволяет наклонять колонну станины и выполнять алмазное бурение под углом от 0° до 75°.

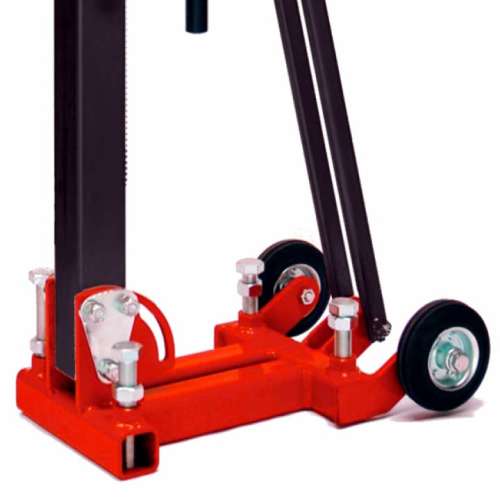

В задней части платформы – колеса для перевозки.
