CARDI 250 установка алмазного бурения бетона до Ø250 мм

Комплектация и назначение установки

• Двигатель алмазного бурения T4 300-EL в картонной коробке;
• Станину L 250 в картонной коробке;
• Многоразовую легкосъемную прокладку CARDIFACILE под коронки с хвостовиком 1 ¼”;
• Комплект анкерного крепежа арт. 503628.

Технические особенности установки

Двигатель T4 300-EL стационарный, рассчитан на эксплуатацию исключительно на станине.
2-ступенчатый редуктор двигателя с оборотами (под нагрузкой) 320 и 760 об./мин позволяет алмазное бурение бетона в диапазоне Ø50-300 мм. Однако характеристики станины ограничивают рекомендуемый диаметр по бетону до Ø250 мм.
Мощный толстостенный шпиндель с наружной резьбой 1 ¼”.
Двигатель рассчитан на мокрое бурление. Для подключения воды из редуктора выступает шланг с регулировочным клапаном и БРС.
Сухое бурение допустимо, но вакуумное пылеудаление через шпиндель не предусмотрено.

Для защиты от электрозамыкания на землю на шнуре питания установлен дифференциальный автомат (PRCD). Кроме того, двигатель оборудован комплексной защитной системой "TOTAL PROTECTION SYSTEM": "Электронное сцепление" для ограничения рабочей силы тока; "Мягкий старт" для ограничения пускового тока; "Механическое сцепление" для проскальзывания фрикционной муфты в случае "закусывания" коронки.

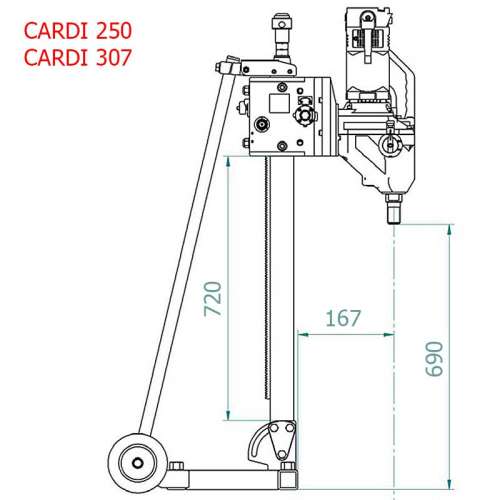

Станина L 250 в комбинации с двигателем T4 300-EL позволяет установить коронку диаметром до 314 мм.
Крепление двигателя к станине – жесткое и быстросъемное. Станина комплектуется быстросъемной пластиной толщиной 30 мм, которая 6-ю болтами М8 привинчивается к монтажной площадке на корпусе двигателя.
Регулируемый упор позволяет наклонять колонну станины и выполнять алмазное сверление под углом от 0° до 45°.

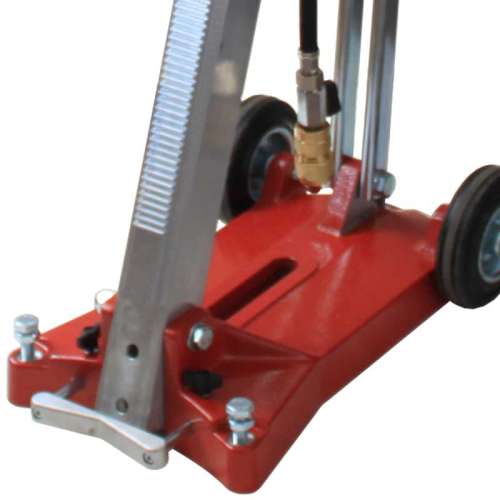

В задней части платформы – колеса для перевозки.
В передней части платформы установлен регулируемый упор коронки для устранения биений при засверливании. Если снять упор, то можно установить коронку до 334 мм.

Дополнительные удобства:
• уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали;
• приводная рукоятка является одновременно универсальным ключом для всех фиксирующих и регулировочных болтов станины.
