CARDI 200 Станок Алмазного Бурения

Комплектация и назначение станка

CARDI 200 – станок алмазного бурения отверстий в бетоне, железобетоне, кирпиче, мраморе, граните, керамограните или др. натуральном или искусственном камне, кафельной плитке или др. керамике и т.п. Комплектация станка включает:

• Двигатель алмазного бурения T1 200-EL в картонной коробке;
• Станину L 200 в картонной коробке;
• Многоразовую легкосъемную прокладку CARDIFACILE под коронки с хвостовиком 1 ¼”;
• Комплект анкерного крепежа арт. 503628.

Двигатель алмазного бурения

Двигатель T1 200-EL стационарно устанавливается на станину и рассчитан на эксплуатацию только в составе станка алмазного бурения.
3-ступенчатый редуктор с оборотами (под нагрузкой) 385, 920 и 1280 об./мин позволяет сверлить бетон в диапазоне Ø32-202 мм, кирпич в диапазоне Ø32-252 мм.
Шпиндель для крепления коронок алмазного бурения комбинированный, с наружной резьбой 1 ¼” и внутренней ½”.

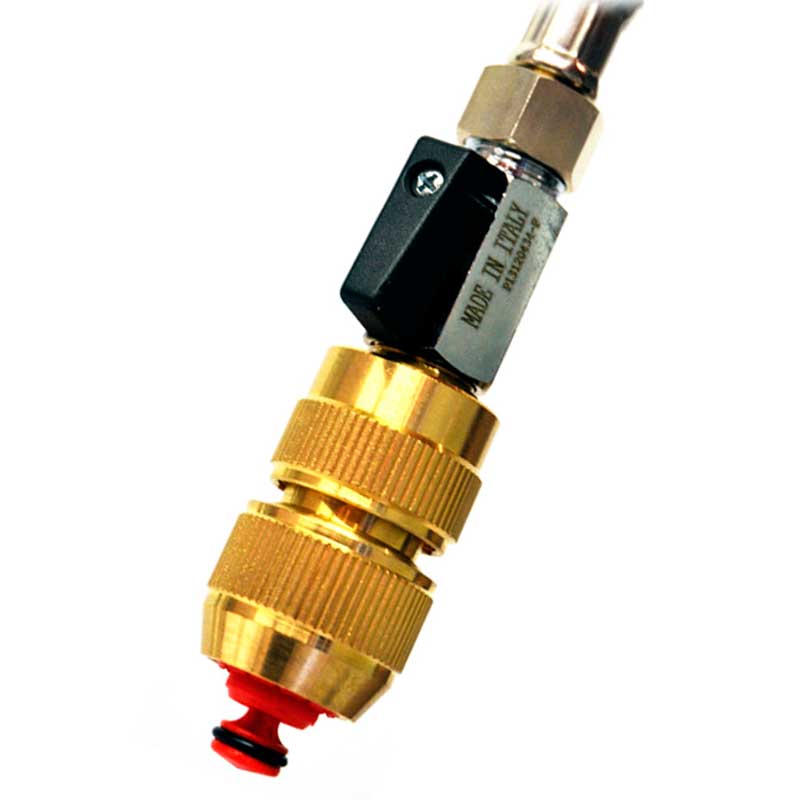

Двигатель рассчитан прежде всего на мокрое сверление. Для подключения воды из редуктора выступает шланг с регулировочным клапаном и ниппелем БРС.
Сухое сверление допускается, но пылеудаление через полый шпиндель не предусмотрено. Для пылеудаления следует установить насадку для сбора пыли (опция) и подключить к ней пылесос.

Для защиты от электро-замыкания на землю на шнуре питания установлено устройство дифференциального тока (PRCD). Кроме того, двигатель оборудован комплексной защитной системой "TOTAL PROTECTION SYSTEM": "Электронное сцепление" для ограничения рабочей силы тока; "Мягкий старт" для ограничения пускового тока; "Механическое сцепление" для проскальзывания предохранительной фрикционной муфты в случае "закусывания" коронки.

Монтажная площадка двигателя имеет 4 резьбовых отверстия М8, расположенные прямоугольником 79x41 мм. Это общепризнанный стандарт, поэтому данный алмазный мотор можно установить на подавляющее большинство станин алмазного бурения в мире.

Станина алмазного бурения

Станина L 200 в комбинации с бормотором T1 200-EL позволяет установить коронку алмазного бурения диаметром до 242 мм.
Крепление двигателей к станине – с помощью быстросъемной пластины толщиной 20 мм, которая 4-мя болтами М8 привинчивается к монтажной площадке на корпусе двигателя. Такое крепление совместимо с большинством двигателей алмазного бурения.
Регулируемый упор позволяет наклонять колонну станины и выполнять сверление под углом от 0° до 45°.
Поскольку общая масса станка алмазного бурения CARDI 200 всего 18,9 кг, колеса на платформе не предусмотрены.
В передней части платформы установлен регулируемый упор коронки для устранения биений при засверливании. Если снять упор, то можно установить коронку до 260 мм.

Дополнительные удобства:
• уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали;
• приводная рукоятка является одновременно универсальным ключом для всех фиксирующих и регулировочных болтов станины.
