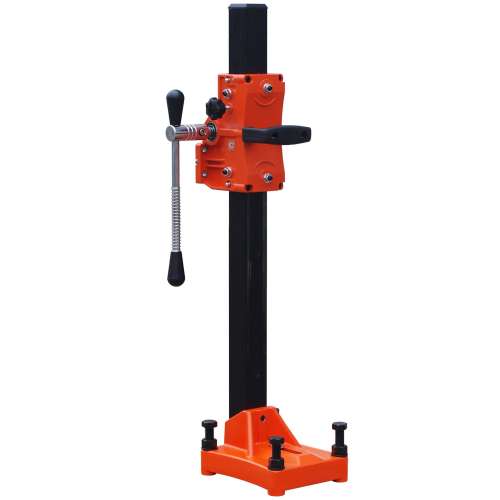

Cayken SCY-2050-S станина для алмазного бурения

Платформа данной станины для алмазного бурения выполнена из алюминиевого сплава.
В углах расположены 4 болта с контргайками и шайбами для регулировки устойчивого горизонтального положения платформы на поверхности крепления.
Размеры паза для анкерного крепления 80x15 мм. Прилагается крепежный комплект: дюбель Ø15 мм, шпилька М12, гайка и шайба.

Колонна станины для алмазного бурения SCY-2050-S изготовлена из окрашенного жесткого алюминиевого профиля квадратного сечения 48x48 мм с внутренними переборками.

На передней стороне колонны сквозными винтами закреплена стальная зубчатая рейка.

Верхний край колонны закрыт простой пластиковой заглушкой с отверстием для резьбы. Резьба может быть использована, например, для установки упора под телескопическую распорку.

Перемещение каретки осуществляется с помощью реечной передачи. Шестерня передачи расположена на оси, которая вращается на двух шарикоподшипниках. Для вращения оси служит съемная рукоятка, которая устанавливается на любой стороне и фиксируется сквозным винтом через отверстие в оси.
Для фиксации положения каретки служит винт с крупной шляпкой-барашком.

Для скольжения по колонне у станины для алмазного бурения SCY-2050-S использованы сухари из жесткого полимера, с регулировкой "безлюфтовой" посадки.

Крепление двигателя к каретке станины для алмазного бурения – жесткое, 4-мя винтами М8 под внутренний шестигранник (прилагаются в комплекте) с обратной стороны. Длинная стальная шпонка соответствует пазу на двигателе и точно задает его положение.
Расстояния между крепежными отверстиями 79x41 мм. Это своеобразный стандарт. Поэтому стойка подходит для большинства двигателей алмазного бурения в мире.

При желании на каретку вместо стационарного двигателя можно закрепить хомут Ø60 мм или Ø45 мм (опция) для ручных дрелей.
