Cardi LDP 200-2 стойка для алмазных дрелей с микроударом

Стойка (станина) LDP 200-2 производства Cardi (Италия) предназначена для ручных алмазных дрелей с микроударом – DP 2200 MA-16 и DPH 3000 ME-17.
Крепление алмазных дрелей к стойке – зажимом в хомут Ø60 мм. Такой посадочный размер – стандартный, поэтому с данной стойкой можно использовать множество альтернативных ручных алмазных дрелей.

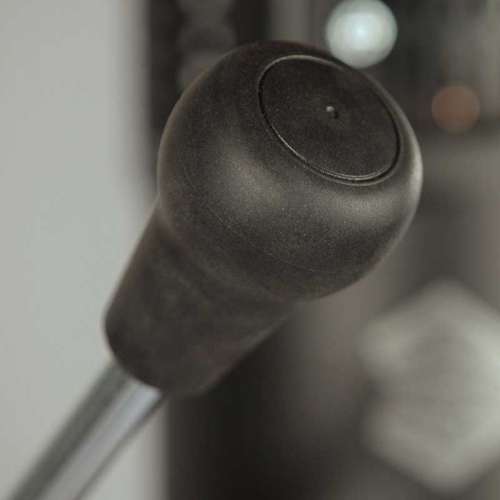

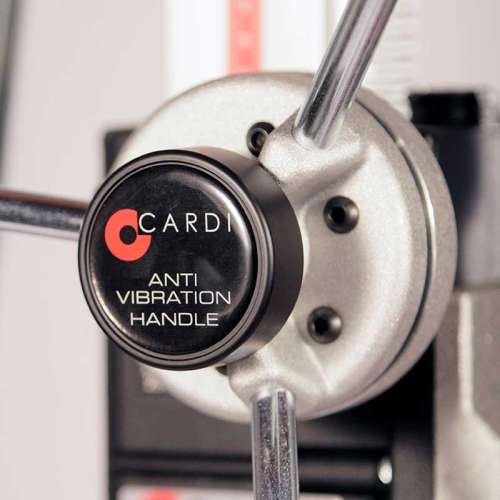

С расчетом на сверление с микроударом стойка оборудована специальной приводной рукояткой, гасящей вибрацию. Антивибрационная рукоятка отличает эту станину от похожей модели L 180.

Платформа – литая из алюминиевого сплава, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности сверления. Колеса на платформе не предусмотрены, поскольку общая масса комплектной установки алмазного сверления не превысит 20 кг.
В передней части платформы установлен регулируемый упор коронки. Предназначен для устранения биений при засверливании. После засверливания переводится в парковочное положение и фиксируется винтами-барашками.

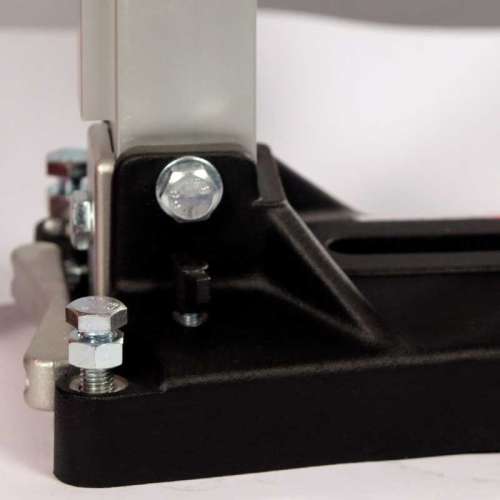

Колонна изготовлена из жесткого алюминиевого сплава специального профиля. На передней стороне колонны нарезаны широкие зубья для перемещения каретки. Колонна шарнирно крепится к платформе. Регулируемые упоры позволяют наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°.

Для фиксации положения каретки относительно колонны предусмотрен винтовой фиксатор с ручкой-барашком.

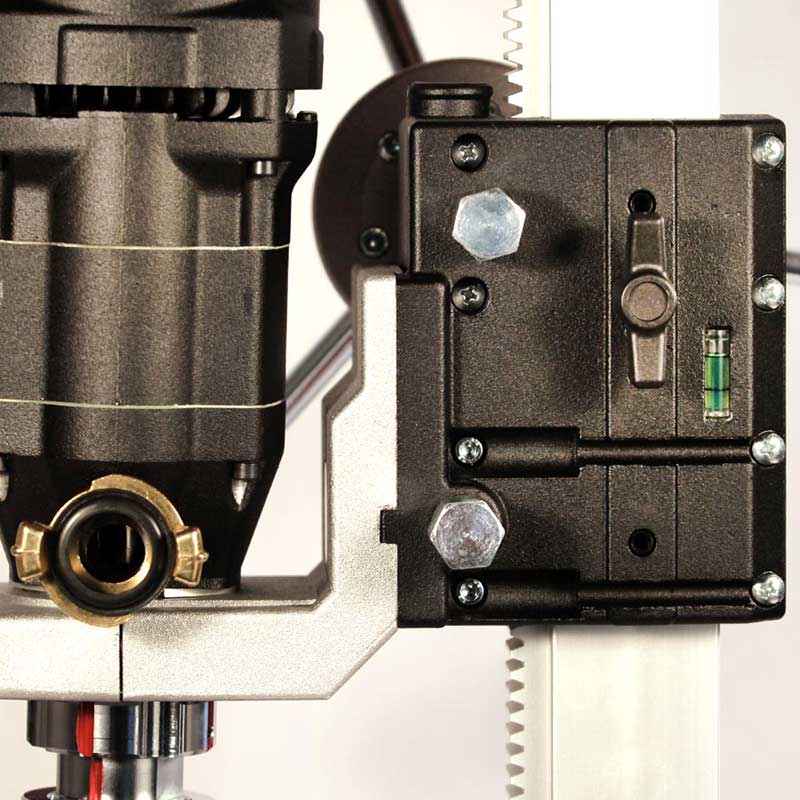

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с широкой шестерней, на двух подшипниках. Для скольжения по колонне использованы сухари из жесткого полимера, с регулировкой безлюфтовой посадки и с системой автосмазки.
Крепление хомута к каретке – быстросъемное. Это второе отличие данной станины от L 180.

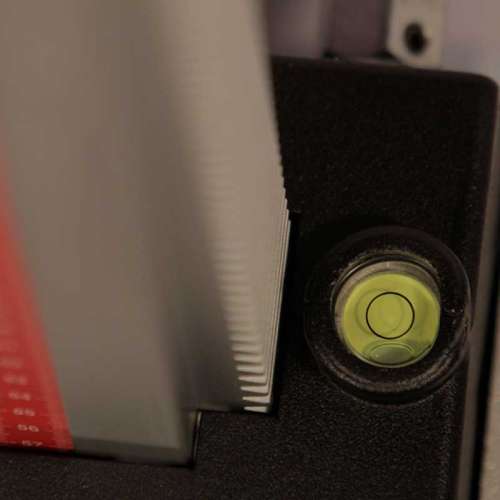

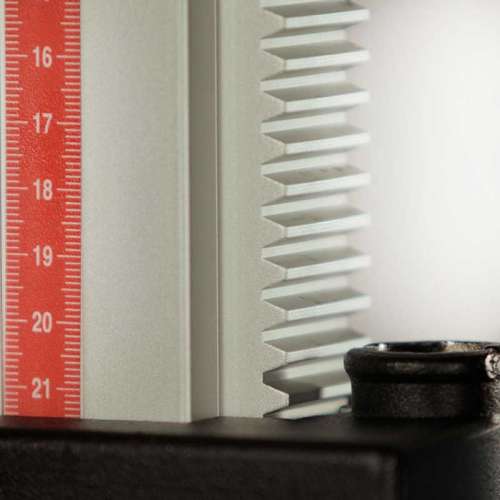

Из дополнительных удобств - шкала перемещения каретки на левой и правой стороне колонны, а также уровни на каретке, которые показывают боковое и фронтальное отклонение стойки от вертикали.

Геометрия хомута и каретки определяет расстояние от оси алмазной коронки до колонны и края платформы станины. Независимо от используемой алмазной дрели, станина LDP 200-2 позволяет установить коронку до Ø202 мм.
