Cardi L 300 станина для алмазного бурения

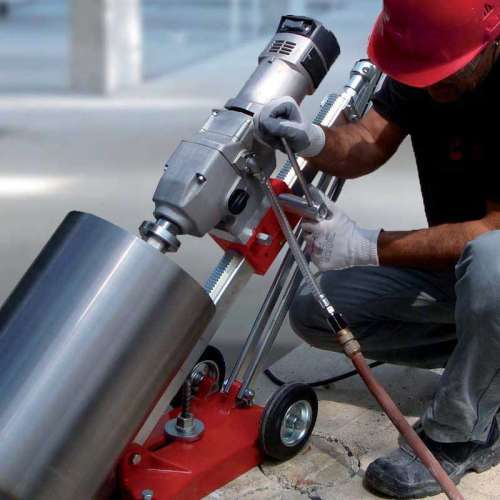

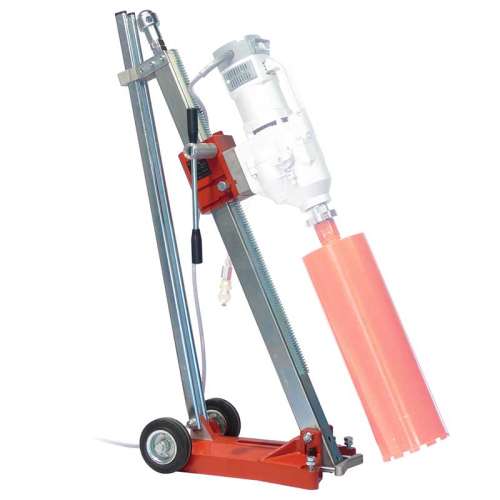

Станина Leonardo 300, или коротко L 300, производства Cardi (Италия) предназначена для алмазного бурения двигателями T4 300-EL и T6 375-EL. В комплекте с этими двигателями составляет установки алмазного бурения CARDI 307 и CARDI 300 соответственно.
Крепление двигателей к станине L 300 – жесткое и быстросъемное. Для организации такого крепления станина комплектуется быстросъемной пластиной толщиной 30 мм, которая 6-ю болтами М8 привинчивается к монтажной площадке на корпусе дрели.
В качестве опции L 300 можно укомплектовать быстросъемным хомутом арт. 505036 и использовать станину для ручных алмазных дрелей. Однако для ручных алмазных дрелей возможности L 300 избыточны.
Еще вариант – двигатель T4 300-EL или T6 375-EL можно привинтить непосредственно к каретке станины, без быстросъемной пластины; отверстия на каретке и двигателе совпадают. Это увеличит жесткость и уменьшит рычаг. Но снизит диаметр максимальной коронки на 60 мм.

Платформа станины – литая из алюминиевого сплава, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности сверления. По периметру подошвы платформы выполнен паз под резиновую прокладку для вакуумного крепления.
В задней части платформы – колеса для перевозки.
В передней части платформы установлен регулируемый упор коронки. Предназначен для устранения биений при засверливании. После засверливания переводится в парковочное положение и фиксируется винтами-барашками.

Колонна изготовлена из квадратной стальной трубы. На передней стороне колонны – стальная зубчатая рейка для перемещения каретки. Колонна шарнирно крепится к платформе. Регулируемые упоры позволяют наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°. В верхней части колонны – регулируемый упор, который позволяет при необходимости расклинить станину не только специальным телескопическим упором, но и просто отрезком трубы или бруса.

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для рабочих манипуляций со станиной: регулировки винтовых опор платформы, фиксации быстрого крепления дрели, вращения приводного вала каретки (с левой или правой стороны). При посадке на приводной вал рукоятка фиксируется магнитом.
Для фиксации положения каретки относительно колонны предусмотрен винтовой фиксатор с ручкой-барашком.

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с шестерней, на двух подшипниках. Для скольжения по колонне использованы сухари из жесткого полимера, с регулировкой безлюфтовой посадки и с системой автосмазки.

Из дополнительных удобств – уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали.
