Cardi L 250 станина для алмазного бурения

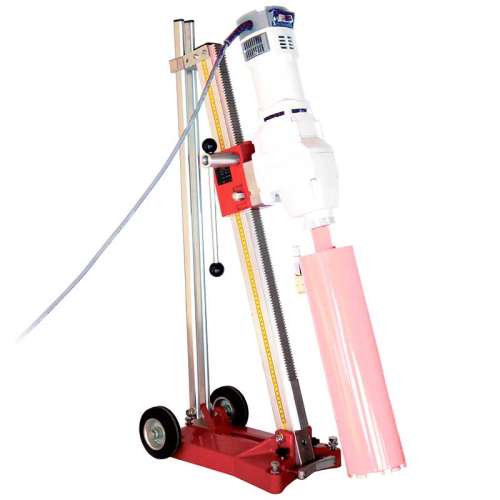

Станина Leonardo 250, или коротко L 250, производства Cardi (Италия) предназначена для двигателя алмазного бурения T4 300-EL. Станина L 250 с двигателем T4 300-EL составляет установку алмазного бурения CARDI 250.
Крепление двигателя к станине L 250 – жесткое и быстросъемное. Для организации такого крепления станина комплектуется быстросъемной пластиной толщиной 30 мм, которая 6-ю болтами М8 привинчивается к монтажной площадке на корпусе дрели.
В качестве опции L 250 можно укомплектовать быстросъемным хомутом арт. 505036 и использовать станину для ручных алмазных дрелей. Однако для ручных дрелей возможности L 250 избыточны.
Еще вариант – двигатель T4 300-EL можно привинтить непосредственно к каретке станины, без быстросъемной пластины; отверстия на каретке и двигателе совпадают. Это дополнительно увеличит жесткость конструкции и уменьшит рычаг. Но снизит диаметр максимальной коронки на 60 мм.

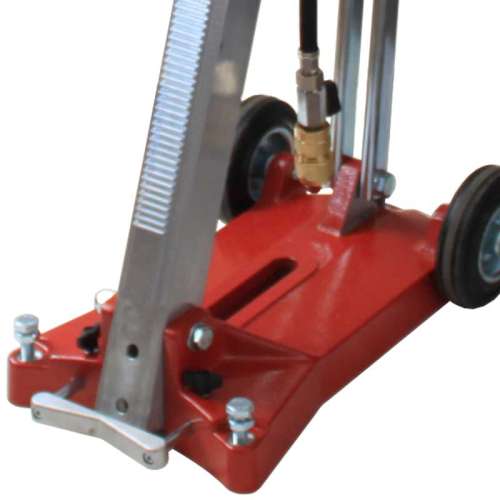

Платформа – литая из алюминиевого сплава, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности сверления. По периметру подошвы платформы выполнен паз под резиновую прокладку для вакуумного крепления.
В задней части платформы – колеса для перевозки.
В передней части платформы установлен регулируемый упор коронки. Предназначен для устранения биений при засверливании. После засверливания переводится в парковочное положение и фиксируется винтами-барашками.

Колонна изготовлена из жесткого алюминиевого сплава специального профиля. На передней стороне колонны нарезаны широкие зубья для перемещения каретки. Колонна шарнирно крепится к платформе. Регулируемые упоры позволяют наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°.

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для рабочих манипуляций со станиной: регулировки винтовых опор платформы, фиксации быстрого крепления дрели, вращения приводного вала каретки (с левой или правой стороны). При посадке на приводной вал рукоятка фиксируется магнитом.
Для фиксации положения каретки относительно колонны предусмотрен винтовой фиксатор с ручкой-барашком.

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с широкой шестерней, на двух подшипниках. Для скольжения по колонне использованы сухари из жесткого полимера, с регулировкой безлюфтовой посадки и с системой автосмазки.
Хомут для дрели жестко (4-мя болтами) крепится к каретке.

Из дополнительных удобств – шкала перемещения каретки на левой и правой стороне колонны, а также уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали.

Станина L 250 с двигателем T4 300-EL позволяет установить коронку до Ø314 мм. Если с платформы снять упор коронки, то можно установить коронку до Ø334 мм. Однако рекомендуемый максимальный диаметр сверления (бурения) по бетону на данной станине Ø250 мм.
