Cardi L 200 станина для алмазного бурения

Станина (стойка) Leonardo 200, или коротко L 200, производства Cardi (Италия) предназначена для алмазного бурения малым двигателем T1 200-EL. Станина L 200 с двигателем T1 200-EL составляет установку алмазного бурения (сверления) CARDI 200.

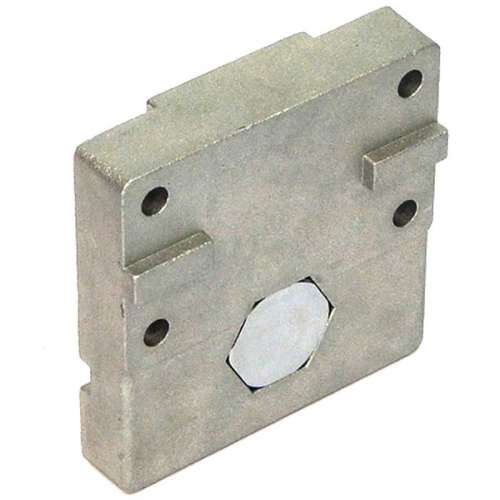

Крепление двигателя к станине L 200 – жесткое и быстросъемное. Для организации такого крепления станина комплектуется быстросъемной пластиной толщиной 20 мм, которая 4-мя болтами М8 привинчивается к монтажной площадке на корпусе двигателя. Именно жесткое быстросъемное крепление двигателей (вместо хомута для ручных дрелей) отличает эту станину от похожей модели L 180.
Впрочем, в качестве опции L 200 можно укомплектовать быстросъемным хомутом арт. 505036 или арт. 506132 и использовать станину для ручных алмазных дрелей. В этом случае от L 180 она будет отличаться возможностью быстрого съема дрели вместе с хомутом, у L 180 такая возможность отсутствует.
Еще вариант – двигатель T1 200-EL можно привинтить непосредственно к каретке станины, без быстросъемной пластины; отверстия на каретке и двигателе совпадают. Это дополнительно увеличит жесткость и уменьшит рычаг. Но снизит диаметр максимальной коронки на 40 мм.

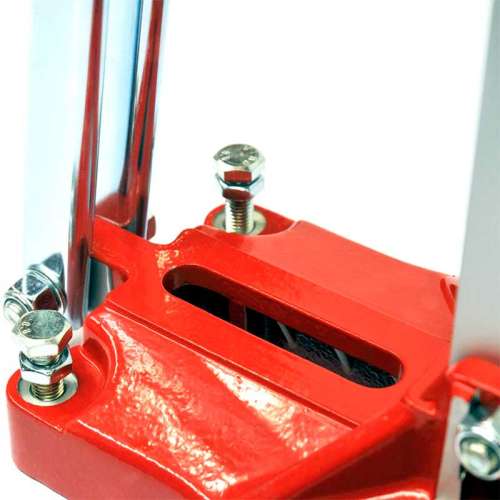

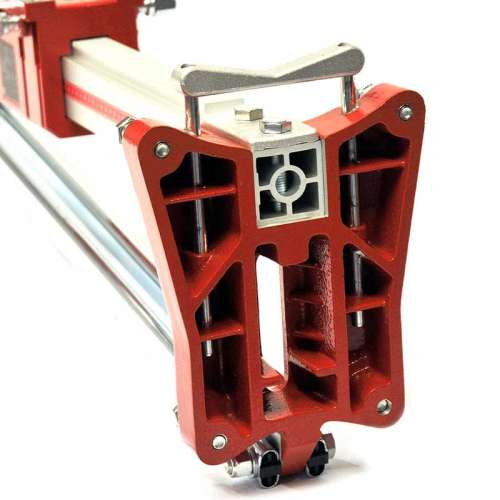

Платформа – литая из алюминиевого сплава, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности сверления. Колеса на платформе не предусмотрены, поскольку общая масса комплектной установки алмазного сверления не превысит 20 кг.
В передней части платформы установлен регулируемый упор коронки. Предназначен для устранения биений при засверливании. После засверливания переводится в парковочное положение и фиксируется винтами-барашками.

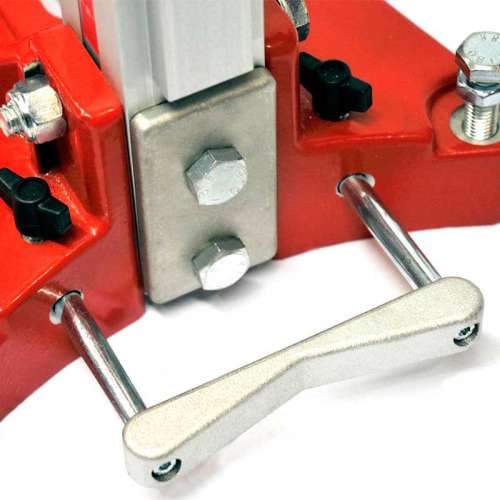

Колонна изготовлена из жесткого алюминиевого сплава специального профиля. На передней стороне колонны нарезаны широкие зубья для перемещения каретки. Колонна шарнирно крепится к платформе. Регулируемые упоры позволяют наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°.

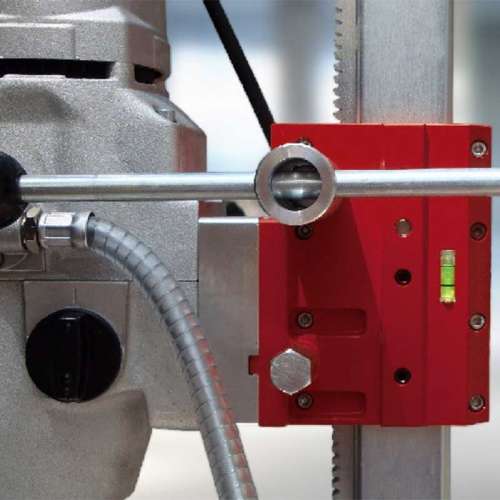

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для рабочих манипуляций со станиной: регулировки винтовых опор платформы, фиксации быстрого крепления дрели, вращения приводного вала каретки (с левой или правой стороны). При посадке на приводной вал рукоятка фиксируется магнитом.
Для фиксации положения каретки относительно колонны предусмотрен винтовой фиксатор с ручкой-барашком.

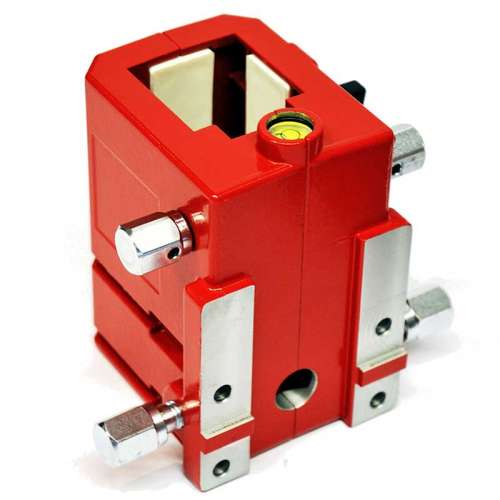

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с широкой шестерней, на двух подшипниках. Для скольжения по колонне использованы сухари из жесткого полимера, с регулировкой безлюфтовой посадки и с системой автосмазки.
Хомут для дрели жестко (4-мя болтами) крепится к каретке.

Расстояние от оси алмазной коронки до колонны и края платформы станины определяется геометрией каретки и дрели. В случае с дрелью T1 200-EL станина L 200 позволяет установить коронку до Ø242 мм. Если с платформы снять упор коронки, то можно установить коронку до Ø260 мм. Жесткость станины и способа крепления дрели вполне достаточны для сверления таких диаметров.

Дополнительные удобства:
• шкала перемещения каретки на левой и правой стороне колонны;
• шкала угла наклона на упоре колонны;

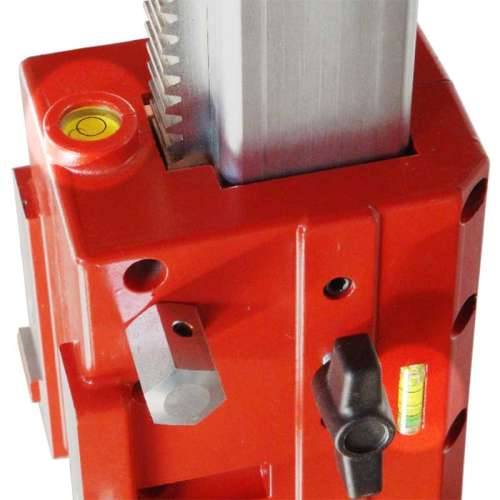

• уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали;
• приводная рукоятка является одновременно универсальным ключом для всех фиксирующих и регулировочных болтов станины.
