CARDI L 160 стойка для алмазного бурения

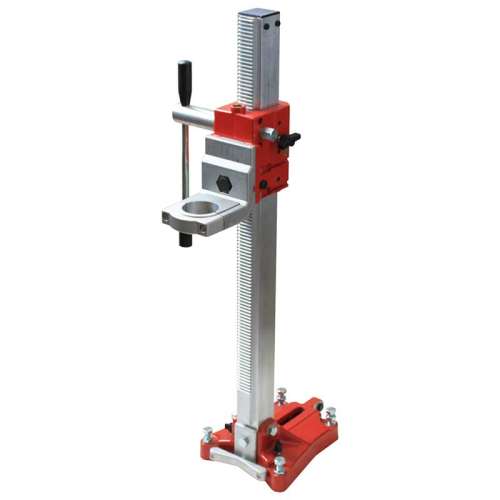

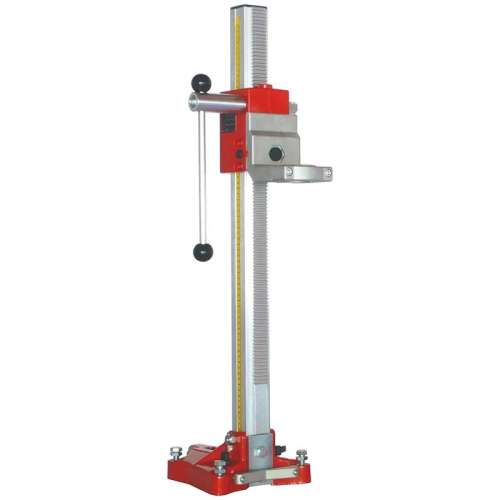

Стойка Leonardo 160, или коротко L 160, производства Cardi (Италия) предназначена для алмазного бурения (сверления) ручными алмазными дрелями.
Крепление дрелей к станине L 160 – зажимом в хомут Ø60 мм. Такой посадочный размер – стандартный, поэтому с данной станиной можно использовать любые ручные алмазные дрели.

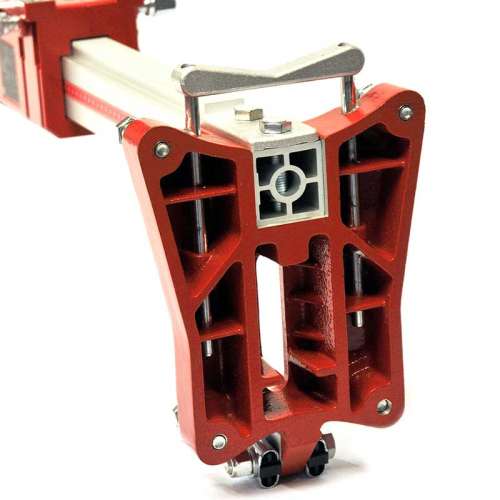

Платформа – литая из алюминиевого сплава, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности сверления. Колеса на платформе не предусмотрены, поскольку общая масса комплектной установки алмазного сверления не превысит 20 кг.

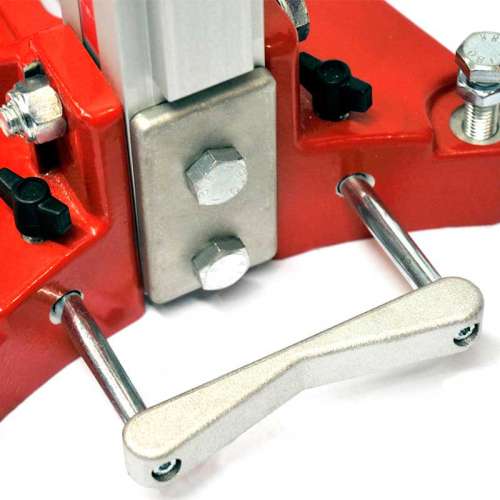

В передней части платформы установлен регулируемый упор коронки. Предназначен для устранения биений при засверливании. После засверливания переводится в парковочное положение и фиксируется винтами-барашками.

Колонна изготовлена из жесткого алюминиевого сплава специального профиля. На передней стороне колонны нарезаны широкие зубья для перемещения каретки. Колонна жестко крепится к платформе, без регулируемых упоров и без возможности наклонить колонну для сверления под углом.

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для рабочих манипуляций со станиной: регулировки винтовых опор платформы, вращения приводного вала каретки (с левой или правой стороны). При посадке на приводной вал рукоятка фиксируется магнитом.
Для фиксации положения каретки относительно колонны предусмотрен винтовой фиксатор с ручкой-барашком.

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с широкой шестерней, на двух подшипниках. Для скольжения по колонне использованы сухари из жесткого полимера, с регулировкой безлюфтовой посадки и с системой автосмазки.

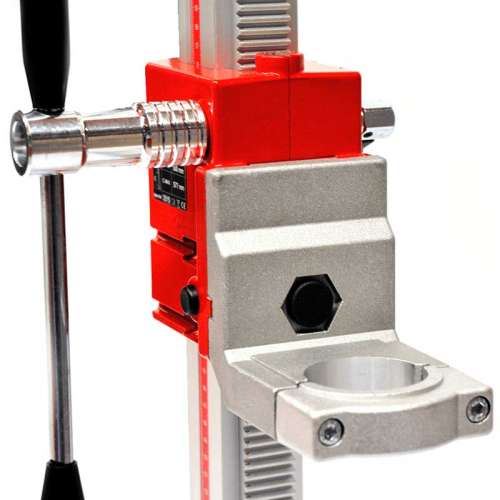

Хомут для алмазной дрели крепится к каретке 4-мя болтами М8 без возможности быстрого съема.

Геометрия хомута и каретки определяет расстояние от оси алмазной коронки до колонны и края платформы стойки. Независимо от используемой алмазной дрели, станина L 160 позволяет установить коронку до Ø200 мм, а если с платформы снять упор коронки, то и до Ø220 мм. Однако в связи с отсутствием задней опоры колонны и креплением дрели в хомут (эти факторы снижают жесткость конструкции) рекомендуемый диаметр алмазного сверления в бетоне ограничен до Ø160 мм.

Дополнительные удобства:
• шкала перемещения каретки на левой и правой стороне колонны;

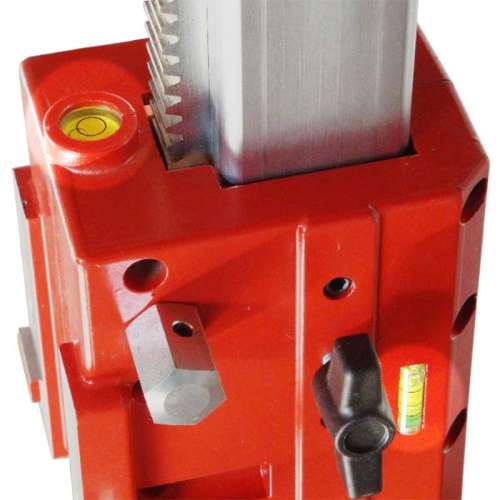

• уровень на каретке, который показывает одновременно боковое и фронтальное отклонение стойки от вертикали;
• приводная рукоятка является одновременно универсальным ключом для всех фиксирующих и регулировочных болтов станины.
