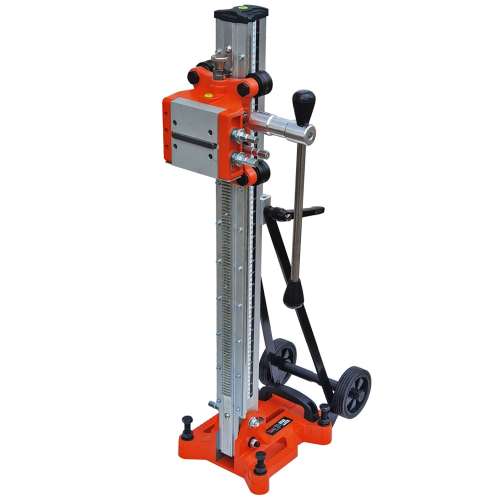

Cayken KCY-400F-N Станина для алмазного сверления

Для регулировки наклона данной станины для алмазного сверления следует отпустить фиксатор положения упоров, переместить фиксатор вдоль колонны в требуемое положение и затянуть.
Упоры обеспечивают дополнительную жесткость конструкции.

Винт для затяжки фиксатора снабжен подпружиненным перекидным рычагом. В случае конфликта с другими узлами рычаг можно оттянуть и переставить в удобное положение.

Перед изменением наклона необходимо ослабить винты шарнира колонны на платформе.

В углах расположены 4 болта с контргайками и шайбами для регулировки устойчивого горизонтального положения платформы на поверхности крепления.
Размеры паза для анкерного крепления 105x14 мм. Прилагается крепежный комплект: дюбель Ø15 мм, шпилька М12, гайка и шайба.

Колонна станины для алмазного сверления KCY-400F-N-S изготовлена из жесткого алюминиевого сплава, имеет сложное сечение с размерами 65x80 мм.

На передней стороне колонны болтами закреплена широкая зубчатая рейка.
В передней части боковых граней закреплены стальные "рельсы" для роликов каретки. Заостренный профиль рельсов задает точную линию движения роликов.

На обеих сторонах колонны нанесена шкала в сантиметрах и дюймах.

Паз на задней стороне колонны служит для механизма регулировки угла наклона.

Перемещение каретки осуществляется с помощью реечной передачи. Каретка оборудована двумя шестернями – для обычной и пониженной передачи. Для вращения соответствующих осей служит съемная рукоятка, которая устанавливается на любой стороне и фиксируется установочным винтом.
Для фиксации положения каретки (блокировки шестерней) требуется нажать ручку в верхней части каретки. Для разблокировки – потянуть ручку вверх

Съемная рукоятка для перемещения каретки является трубчатым ключом 13 мм и служит также для:
• Фиксации пластины быстросъемного крепления двигателя;
• Ослабления/затяжки винтов шарнира колонны;
• Регулировки болтов положения платформы.

В комплектацию станины для алмазного сверления включены также разводной и рожковый ключи, а также внутренние шестигранники.

Посадка пластины на каретку – односторонний ласточкин хвост. Для быстрой фиксации пластины служат два винта на правой стороне каретки, причем в тело алюминиевой пластины запрессованы стальные "пятки" под эти винты. Мелочь, но указывает на уровень качества!
