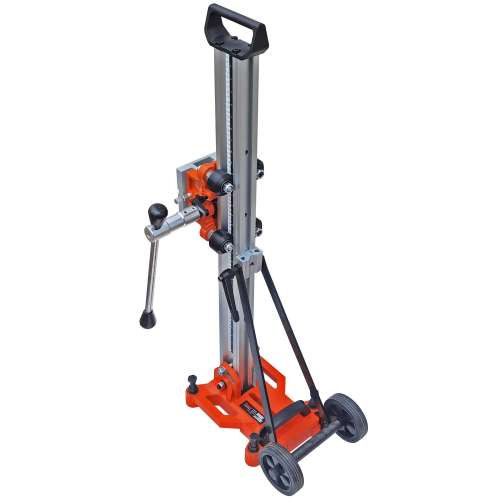

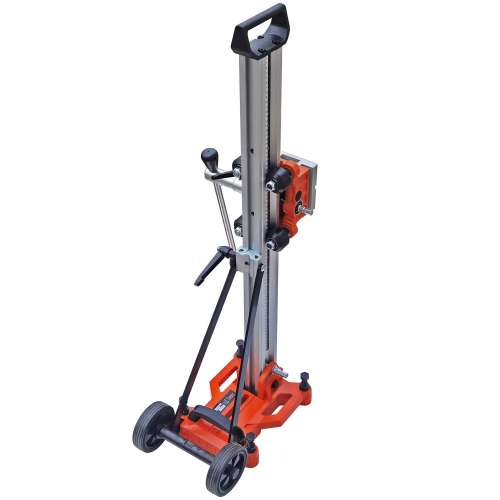

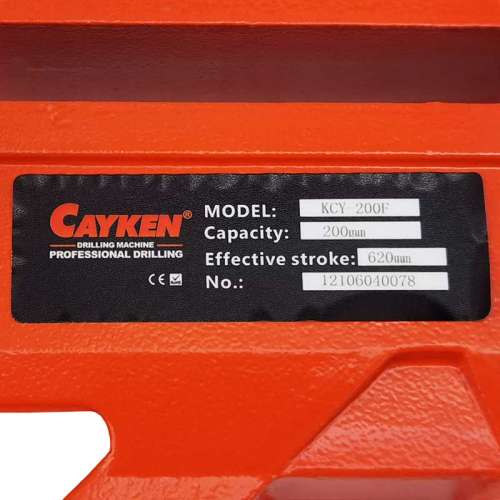

Cayken KCY-200F-S Станина для алмазного бурения

Для регулировки наклона данной станины для алмазного бурения следует отпустить фиксатор положения упоров, переместить фиксатор вдоль колонны в требуемое положение и затянуть.
Упоры обеспечивают дополнительную жесткость конструкции.

Винт для затяжки фиксатора снабжен подпружиненным перекидным рычагом. В случае конфликта с другими узлами рычаг можно оттянуть и переставить в удобное положение.

Перед изменением наклона необходимо ослабить винты шарнира колонны на платформе.

В углах расположены 4 болта с контргайками и шайбами для регулировки устойчивого горизонтального положения платформы на поверхности крепления.
Размеры паза для анкерного крепления 105x14 мм. Прилагается крепежный комплект: дюбель Ø15 мм, шпилька М12, гайка и шайба.

Колонна станины для алмазного бурения KCY-200F-S изготовлена из жесткого алюминиевого сплава, имеет сложное сечение с размерами 50x72 мм.

На передней стороне колонны болтами закреплена широкая зубчатая рейка.

Скошенные грани пазов на боковых сторонах являются направляющими для роликов каретки.
На обеих сторонах колонны нанесена шкала в сантиметрах и дюймах.

Паз на задней стороне колонны служит для механизма регулировки угла наклона.

Перемещение каретки осуществляется с помощью реечной передачи. Шестерня передачи расположена на оси, которая вращается на двух шарикоподшипниках. Для вращения оси служит съемная рукоятка, которая устанавливается на любой стороне и фиксируется установочным винтом.
Для фиксации положения каретки служит винт с подпружиненным перекидным рычагом.

Мелкое дополнительное удобство – уровень в верхней части каретки.

Съемная рукоятка для перемещения каретки является трубчатым ключом 13 мм и служит также для:
• Фиксации пластины быстросъемного крепления двигателя;
• Ослабления/затяжки винтов шарнира колонны;
• Регулировки болтов положения платформы.

В комплектацию станины для алмазного бурения включены также разводной и рожковый ключи, а также внутренние шестигранники.

Геометрия крепления пластины к каретке – односторонний ласточкин хвост. Для быстрой фиксации пластины служит винт на правой стороне каретки, причем в тело алюминиевой пластины запрессована стальная "пятка" под это винт. Мелочь, но указывает на уровень качества!
