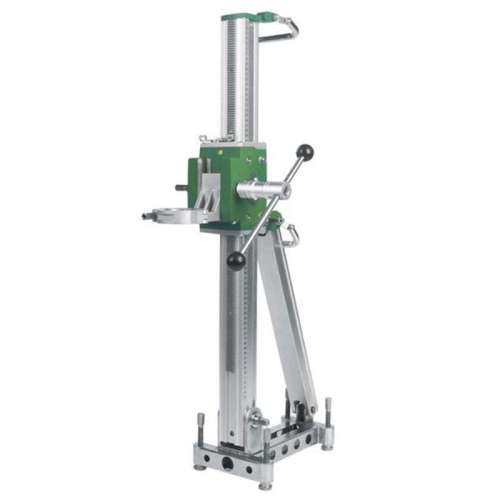

BYCON DSP-162 стойка для дрелей алмазного сверления

Стойка DSP-162 предназначена для ручных дрелей алмазного сверления DMP-162D или DMP-162P. Стойка DSP-162 с этими дрелями составляет установку алмазного сверления – UNI-160D или UNI-160P соответственно.

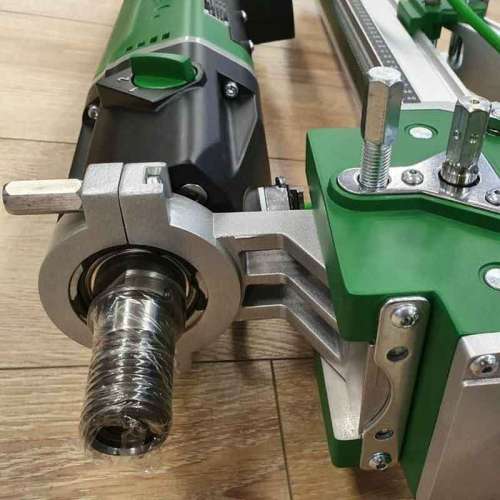

Крепление дрелей к стойке DSP-162 – зажимом в хомут Ø60 мм. Такой посадочный размер – стандартный, поэтому с данной стойкой можно использовать множество альтернативных ручных алмазных дрелей.
Геометрия хомута и каретки определяет расстояние оси алмазной коронки от колонны и края платформы стойки. Независимо от используемой алмазной дрели, со стойкой DSP-162 можно использовать коронки до Ø160 мм.

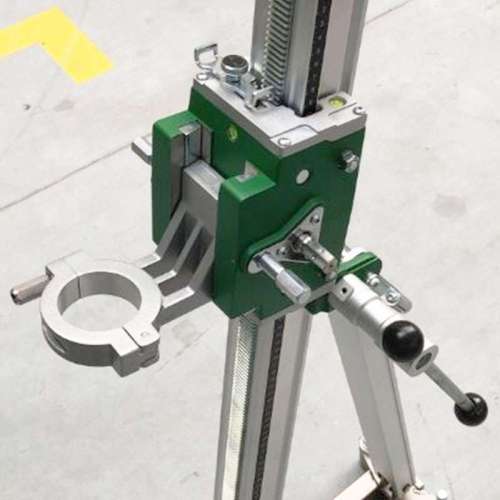

Хомут крепится к каретке стойки быстросъемной системой "ласточкин хвост". Алмазную дрель вместе с хомутом можно легко демонтировать со стойки, отпустив зажим "ласточкиного хвоста" с любой стороны каретки.
Нормальное положение детали хомута на каретке – хомутом вниз. В этом случае максимальный ход каретки 510 мм совпадает с максимальной длиной коронки. Деталь хомута также можно перевернуть вверх ногами – хомутом вверх – для установки нестандартно длинной коронки.

Платформа с регулируемыми винтовыми опорами рассчитана на анкерное крепление к поверхности сверления. Колеса на платформе не предусмотрены, поскольку общая масса комплектной установки алмазного сверления не превышает 20 кг. Для переноски стойки или комплектной сверлильной установки на колонне закреплены две рукоятки.

Регулируемый упор позволяет наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°.

Рукоятка-вороток каретки представляет собой трубчатый ключ 13 мм и служит для всех манипуляций со стойкой: регулировки винтовых опор платформы, наклона колонны, зажима хомута для крепления алмазной дрели, зажима "ласточкиного хвоста" каретки для фиксации хомута, вращения приводного вала каретки. При посадке на приводной вал рукоятка фиксируется пружинной защелкой.
Для фиксации положения каретки на колонне предусмотрена быстрая защелка на верхней грани каретки. Защелку требуется перевести в среднее положение, таким образом приведя ее в зацепление с зубчатой рейкой. Для дополнительной надежности можно зафиксировать положение защелки, затянув ручку-барашек.

Каретка изготовлена из легкого магниевого сплава AZ91D. Колонна и упор колонны – из жесткого алюминиевого профиля. Платформа стальная сварная. Зубчатая рейка на колонне, приводной вал и шестерня на нем – из инструментальной стали. Приводной вал установлен на игольчатые подшипники.
