Cardi C 600 станина алмазного сверления

Станина (стойка) Columbus 600, или коротко C 600, производства Cardi (Италия) предназначена для множества моделей двигателей алмазного сверления Cardi.
Крепление двигателей к станине C 600 – жесткое и быстросъемное. Для организации такого крепления станина комплектуется быстросъемной пластиной (по умолчанию) арт. 505936, которая 6-ю болтами М8 привинчивается к монтажной площадке на корпусе двигателя. Для самых мощных двигателей FR 805 и FR 1005 (комплектные установки CARDI 805 и CARDI 1005) станина комплектуется усиленной быстросъемной пластиной арт. 505937.

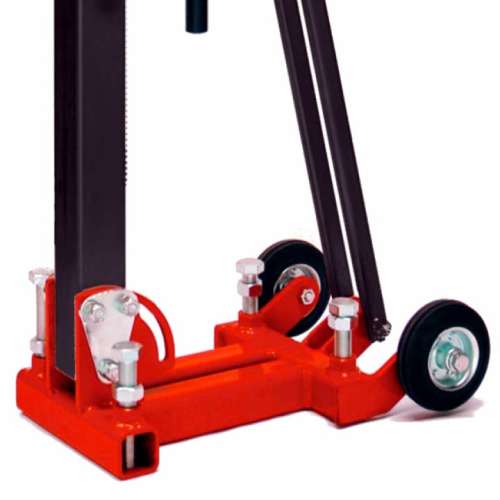

Платформа станины – сварная из стали, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности алмазного сверления.
В задней части платформы – колеса для перевозки.

Колонна изготовлена из квадратной стальной трубы. Высота колонны 1000 мм, что обеспечивает полный ход каретки 670 мм. Именно этими размерами данная модель отличается от родственной станины C 600-1500 с удлиненной колонной.

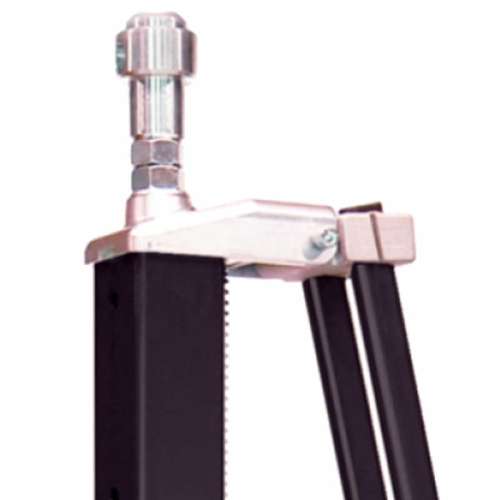

На задней стороне колонны – стальная зубчатая рейка для перемещения каретки. Колонна шарнирно крепится к платформе. Регулируемые упоры позволяют наклонять колонну и выполнять алмазное сверление под углом от 0° до 75°. В верхней части колонны – регулируемый упор, который позволяет при необходимости расклинить станину не только специальным телескопическим упором, но и просто отрезком трубы или бруса.

Рукоятка-вороток каретки представляет собой трубчатый ключ и служит для рабочих манипуляций со станиной: регулировки винтовых опор платформы, фиксации быстрого крепления двигателя, вращения приводного вала каретки (с левой или правой стороны). При посадке на приводной вал рукоятка фиксируется магнитом.
Для фиксации положения каретки относительно колонны предусмотрен быстрый фиксатор.

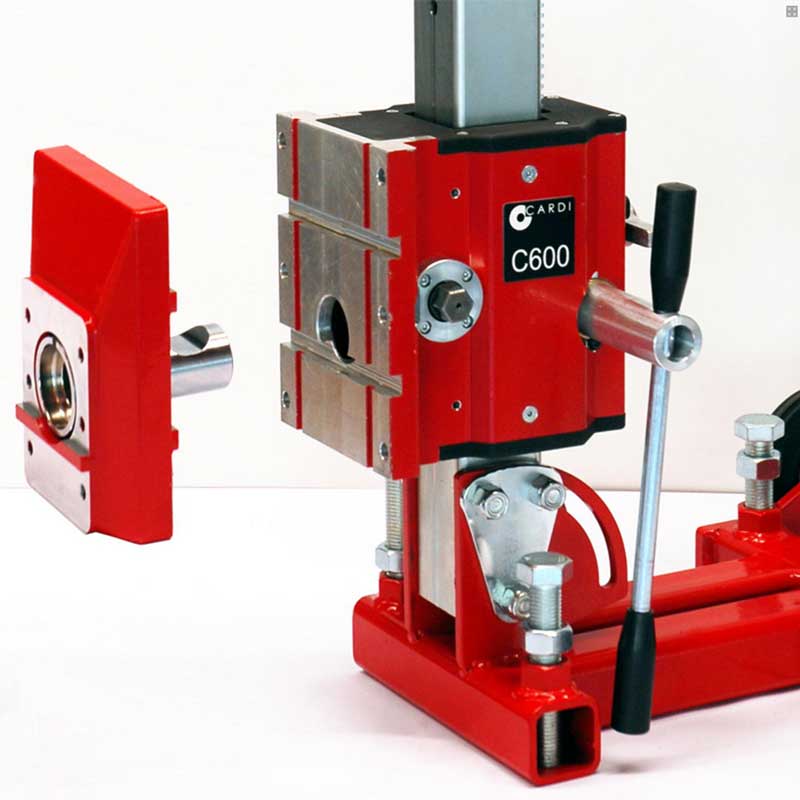

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с шестерней, на двух подшипниках. Для качения по колонне использованы ролики на подшипниках, с регулировкой безлюфтовой посадки.
