Cardi C 520 стойка для алмазного бурения

Стойка (станина) Columbus 520, или коротко C 520, производства Cardi (Италия) предназначена для множества двигателей алмазного бурения Cardi.
Крепление двигателей к станине C 520 – жесткое и быстросъемное, с зацепом "ласточкин хвост". Для организации такого крепления станина комплектуется быстросъемной пластиной толщиной 60 мм, которая 6-ю болтами М8 привинчивается к монтажной площадке на корпусе двигателя.

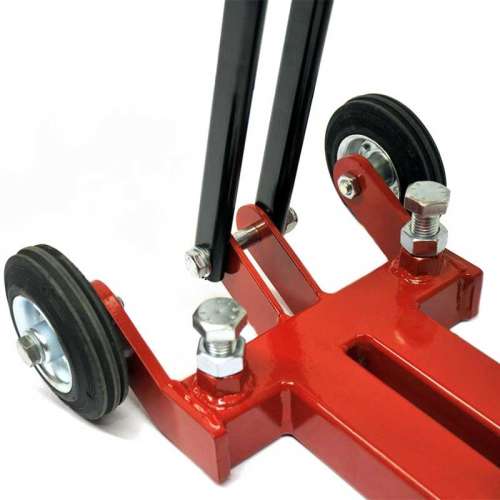

Платформа стойки – сварная из стали, с регулируемыми винтовыми опорами, с пазом под анкерное крепление к поверхности сверления.
В задней части платформы – колеса для перевозки.

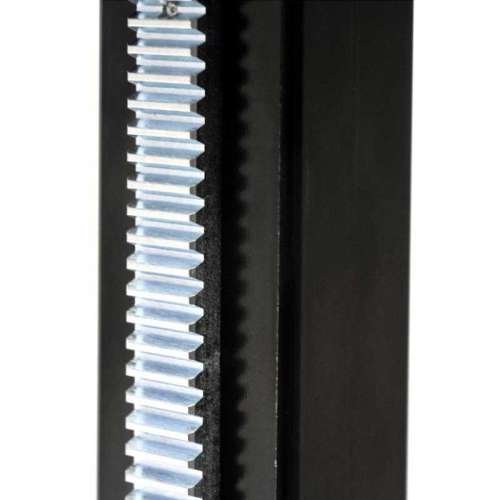

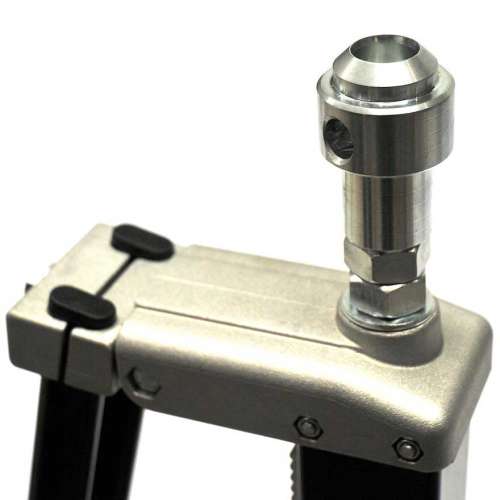

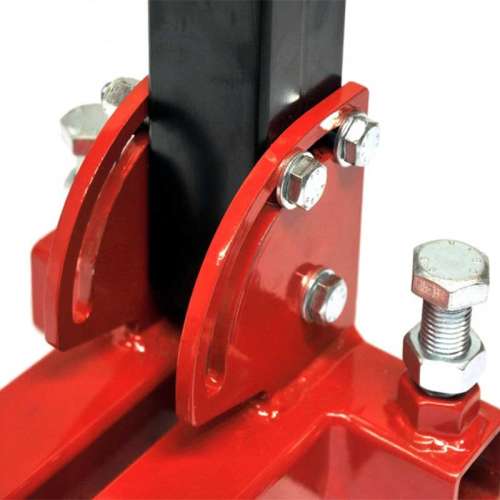

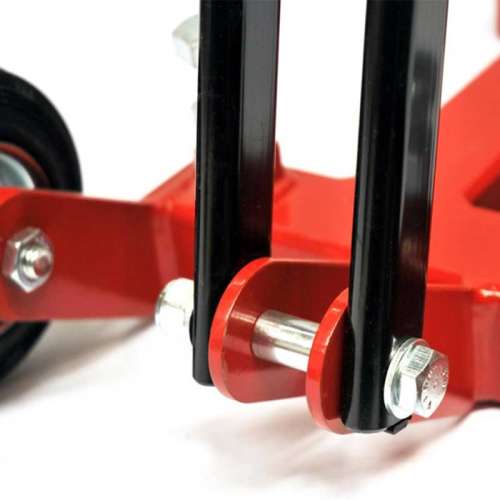

Колонна изготовлена из квадратной стальной трубы. На задней стороне колонны – стальная зубчатая рейка для перемещения каретки. Колонна шарнирно крепится к платформе. Регулируемые упоры позволяют наклонять колонну и выполнять алмазное сверление под углом от 0° до 45°. В верхней части колонны – регулируемый упор, который позволяет при необходимости расклинить стойку не только специальным телескопическим упором, но и просто отрезком трубы или бруса.

Рукоятка-вороток каретки представляет собой трубчатый ключ и служит для рабочих манипуляций со стойкой: регулировки винтовых опор платформы, фиксации быстрого крепления двигателя, вращения приводного вала каретки (с левой или правой стороны). При посадке на приводной вал рукоятка фиксируется магнитом.
Для фиксации положения каретки относительно колонны предусмотрен быстрый фиксатор.

Корпус каретки изготовлен из алюминиевого сплава. Для сцепления с зубчатой рейкой на колонне – стальной вал с шестерней, на двух подшипниках. Для качения по колонне использованы ролики на подшипниках, с регулировкой безлюфтовой посадки.
